নিবন্ধের সারাংশ:ইন্ডাস্ট্রিয়াল ডিসপ্লে সিস্টেম বিকশিত হওয়ার সাথে সাথে প্রকৌশলীরা প্রায়শই একটি বাস্তব চ্যালেঞ্জের মুখোমুখি হন: TFT LCD প্যানেলের সাথে আধুনিক LVDS সংকেত উত্সগুলিকে সংযুক্ত করা যা এখনও TTL/RGB ইন্টারফেসের উপর নির্ভর করে। দLVDS থেকে TTL সংকেত রূপান্তর বোর্ডথেকেSKY-TDMএই দুটি ডিসপ্লে প্রযুক্তির মধ্যে একটি ব্যবহারিক সেতু প্রদান করে, যা সরঞ্জাম প্রস্তুতকারকদের বিদ্যমান LCD প্যানেলগুলি পুনরায় ব্যবহার করতে সাহায্য করে যখন পুনরায় ডিজাইনের খরচ, বিকাশের সময় এবং একীকরণ জটিলতা হ্রাস করে। ইন্ডাস্ট্রিয়াল-গ্রেড পিসিবি ডিজাইন, স্থিতিশীল সিগন্যাল ট্রান্সমিশন, ইন্টিগ্রেটেড LED ব্যাকলাইট ড্রাইভিং, সামঞ্জস্যযোগ্য VCOM এবং কাস্টমাইজেশন সমর্থন সহ, এই ধরনের রূপান্তর বোর্ড শিল্প এইচএমআই, চিকিৎসা সরঞ্জাম, এমবেডেড সিস্টেম, পরিবহন সরঞ্জাম এবং অন্যান্য প্রদর্শন অ্যাপ্লিকেশনগুলির জন্য উপযুক্ত।

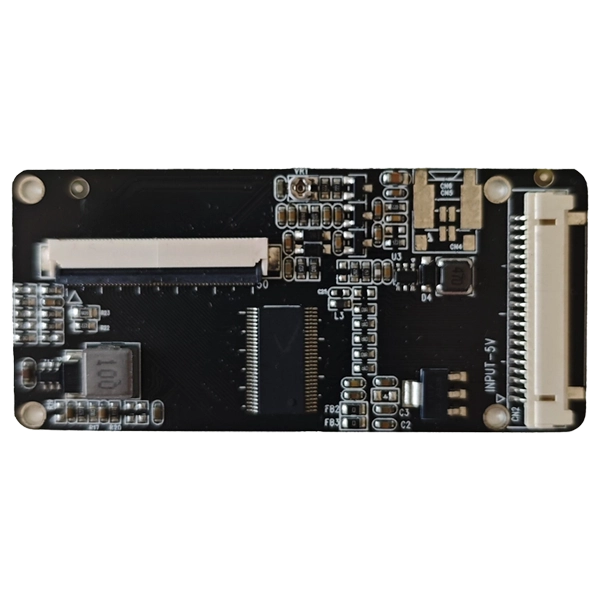

আLVDS থেকে TTL সংকেত রূপান্তর বোর্ডএকটি ডিসপ্লে ইন্টারফেস সার্কিট যা LVDS ডিফারেনশিয়াল ডিসপ্লে সিগন্যালগুলিকে সামঞ্জস্যপূর্ণ TFT LCD প্যানেলের জন্য প্রয়োজনীয় TTL/RGB সমান্তরাল সংকেতে রূপান্তর করার জন্য ডিজাইন করা হয়েছে। এই ফাংশনটি বিশেষভাবে গুরুত্বপূর্ণ হয়ে ওঠে যখন একটি ইন্ডাস্ট্রিয়াল কম্পিউটার, এমবেডেড কন্ট্রোলার বা ডিসপ্লে সোর্স একটি LVDS আউটপুট প্রদান করে যখন নির্বাচিত LCD প্যানেল একটি TTL/RGB ইন্টারফেস ব্যবহার করে।
অন্যথায় উপযুক্ত এলসিডি প্যানেল প্রতিস্থাপন বা একটি সম্পূর্ণ নিয়ন্ত্রণ ব্যবস্থা পুনরায় ডিজাইন করার পরিবর্তে, প্রকৌশলীরা সংকেত উৎস এবং প্রদর্শনের মধ্যে একটি রূপান্তর বোর্ড প্রবর্তন করতে পারেন। এই পদ্ধতিটি লিগ্যাসি সরঞ্জাম আপগ্রেড, কাস্টমাইজড শিল্প প্রদর্শন এবং প্রকল্পগুলির জন্য বিশেষভাবে মূল্যবান হতে পারে যেখানে বিদ্যমান LCD ইনভেন্টরি ব্যবহারে থাকা প্রয়োজন।
SKY-TDM এর সমাধান শিল্প প্রদর্শন একীকরণের চারপাশে ডিজাইন করা হয়েছে। স্ট্যান্ডার্ড কনফিগারেশন একটি সমর্থন করে8-বিট LVDS ইনপুটএবং ক50-পিন TTL/RGB LCD আউটপুট, একটি 5V ইনপুট সরবরাহ, সমন্বিত LED ড্রাইভার, VCOM সমন্বয় এবং একটি অপারেটিং তাপমাত্রা পরিসীমা সহ-20°C থেকে +70°C.
ডিসপ্লে ইন্টারফেস সবসময় বিনিময়যোগ্য নয়। LVDS এবং TTL/RGB ইমেজ ডেটা প্রেরণের বিভিন্ন পদ্ধতি ব্যবহার করে, যার অর্থ একটি সরাসরি সংযোগ সাধারণত সম্ভব হয় না যখন উৎস এবং LCD প্যানেল বিভিন্ন ইন্টারফেস আর্কিটেকচার ব্যবহার করে।
এটি OEM সরঞ্জাম নির্মাতাদের জন্য বিভিন্ন চ্যালেঞ্জ তৈরি করে:
একটি সঠিকভাবে প্রকৌশলী রূপান্তর বোর্ড বাকি ডিসপ্লে আর্কিটেকচার তুলনামূলকভাবে অপরিবর্তিত রেখে ইন্টারফেসের অমিলের সমাধান করে। লিগ্যাসি সরঞ্জাম আপগ্রেডকারী নির্মাতাদের জন্য, এটি সম্পূর্ণ ডিসপ্লে সিস্টেমটি পুনরায় ডিজাইন করার চেয়ে আরও কার্যকর পথ সরবরাহ করতে পারে।
সংকেত অখণ্ডতা প্রদর্শন রূপান্তর সবচেয়ে গুরুত্বপূর্ণ কারণ এক. অপ্টিমাইজড ডিফারেনশিয়াল রাউটিং সিগন্যাল বিকৃতি কমাতে সাহায্য করে এবং LVDS উৎস এবং রূপান্তর সার্কিট্রির মধ্যে স্থিতিশীল ইমেজ ট্রান্সমিশন সমর্থন করে।
শিল্প সরঞ্জামগুলি প্রায়শই মোটর, বিদ্যুৎ সরবরাহ, যোগাযোগ ডিভাইস এবং ইলেক্ট্রোম্যাগনেটিক হস্তক্ষেপের অন্যান্য উত্সগুলির পাশাপাশি কাজ করে। একটি সাবধানে ডিজাইন করা PCB লেআউট এবং পাওয়ার আর্কিটেকচার অবাঞ্ছিত হস্তক্ষেপ কমাতে এবং সামগ্রিক সিস্টেমের স্থিতিশীলতা উন্নত করতে সাহায্য করতে পারে।
বোর্ডটি সামঞ্জস্যপূর্ণ TFT প্যানেলের জন্য একটি TTL/RGB 50-পিন LCD ইন্টারফেস প্রদান করে। ইন্টারফেসের মধ্যে রয়েছে RGB ডেটা, সিঙ্ক্রোনাইজেশন সিগন্যাল, ঘড়ি, পাওয়ার-সম্পর্কিত সংকেত, VCOM, রিসেট এবং অন্যান্য ডিসপ্লে কন্ট্রোল সংযোগ।
একটি সমন্বিত LED ব্যাকলাইট ড্রাইভার সামগ্রিক ডিসপ্লে আর্কিটেকচারকে সহজ করতে সাহায্য করে। একাধিক স্বাধীন সার্কিট সোর্স করার পরিবর্তে, সরঞ্জাম নির্মাতারা রূপান্তর এবং ব্যাকলাইট ফাংশনগুলিকে আরও কমপ্যাক্ট ডিসপ্লে সমাধানে একীভূত করতে পারে।
VCOM সমন্বয় অতিরিক্ত নমনীয়তা প্রদান করে যখন বিভিন্ন LCD প্যানেলের সাথে বোর্ড মেলে। প্রকৌশলীরা নির্বাচিত প্যানেলের জন্য উপযুক্ত চিত্র কর্মক্ষমতা অর্জনে সহায়তা করার জন্য ডিসপ্লে কনফিগারেশনটি সূক্ষ্ম-টিউন করতে পারেন।
ডিসপ্লে ইন্টিগ্রেশন প্রজেক্টের জন্য প্রায়শই কাস্টমাইজড কানেক্টর, পিন ডেফিনিশন, তারের দৈর্ঘ্য, মাউন্টিং লোকেশন, ফার্মওয়্যার কনফিগারেশন বা এলসিডি টাইমিং প্যারামিটারের প্রয়োজন হয়। এই উপাদানগুলিকে মানিয়ে নিতে সক্ষম একটি রূপান্তর বোর্ড প্রস্তুতকারক OEM গ্রাহকদের জন্য একীকরণের কাজকে উল্লেখযোগ্যভাবে হ্রাস করতে পারে।
নিম্নলিখিত সারণীটি SKY-TDM-এর সাধারণ কনফিগারেশনের সংক্ষিপ্ত বিবরণ দেয়LVDS থেকে TTL সংকেত রূপান্তর বোর্ড. প্রকৃত স্পেসিফিকেশন নির্বাচিত এলসিডি প্যানেল এবং কাস্টমাইজড প্রকল্পের প্রয়োজনীয়তা অনুযায়ী পরিবর্তিত হতে পারে।
| আইটেম | সাধারণ স্পেসিফিকেশন |
|---|---|
| ইনপুট ইন্টারফেস | LVDS, 8-বিট |
| এলসিডি আউটপুট ইন্টারফেস | TTL/RGB, 50-পিন |
| ইনপুট ভোল্টেজ | 5V |
| ব্যাকলাইট ড্রাইভার | ইন্টিগ্রেটেড LED ড্রাইভার |
| VCOM সামঞ্জস্য | সমর্থিত |
| অপারেটিং তাপমাত্রা | -20°C থেকে +70°C |
| কাস্টম ডিজাইন | সমর্থিত |
| সাধারণ LVDS সংযোগকারী | HRS DF14-20 / DF19-20 ইন্টারফেস |
| এলসিডি সংযোগকারী | TTL FFC 50-পিন |
ইঞ্জিনিয়ারিং প্রকল্পগুলির জন্য, ইন্টারফেস স্পেসিফিকেশন সর্বদা সঠিক LCD প্যানেল ডেটাশিটের বিপরীতে পরীক্ষা করা উচিত। শুধুমাত্র পিন গণনাই সামঞ্জস্যের গ্যারান্টি দেয় না কারণ সিগন্যালের সংজ্ঞা, ভোল্টেজের প্রয়োজনীয়তা, সময়, অভিযোজন এবং সংযোগকারী অ্যাসাইনমেন্ট প্যানেলের মধ্যে আলাদা হতে পারে।
এলভিডিএস-টু-টিটিএল রূপান্তরের নমনীয়তা এই প্রযুক্তিকে বিভিন্ন শিল্প ও এমবেডেড ডিসপ্লে প্রকল্পে উপযোগী করে তোলে।
উদাহরণস্বরূপ, একটি সরঞ্জাম প্রস্তুতকারকের একটি প্রমাণিত 50-পিন টিটিএল এলসিডি প্যানেল ইতিমধ্যেই একটি প্রতিষ্ঠিত মেশিনে একত্রিত হতে পারে। যদি প্রতিস্থাপন কন্ট্রোলারটি TTL/RGB এর পরিবর্তে LVDS আউটপুট করে, তবে একটি রূপান্তর বোর্ড প্রস্তুতকারকের সম্পূর্ণ ডিসপ্লে সমাবেশ প্রতিস্থাপনের প্রয়োজন ছাড়াই একটি ইন্টারফেস ব্রিজ সরবরাহ করতে পারে।
একটি রূপান্তর বোর্ড নির্বাচন শুধুমাত্র পছন্দসই সংযোগকারী প্রকারের পরিবর্তে LCD প্যানেল দিয়ে শুরু করা উচিত। প্রকৌশলীদের অর্ডার দেওয়ার আগে সম্পূর্ণ প্যানেল ইন্টারফেসের তথ্য সংগ্রহ করা উচিত।
উৎসটি একক-চ্যানেল বা দ্বৈত-চ্যানেল LVDS, বিট গভীরতা, সংকেত সময়, ভোল্টেজ প্রয়োজনীয়তা এবং সংযোগকারী কনফিগারেশন প্রদান করে কিনা তা পরীক্ষা করুন। SKY-TDM-এর স্ট্যান্ডার্ড সলিউশন একক-চ্যানেল 8-বিট LVDS ইনপুট সমর্থন করে, যখন কাস্টমাইজড ডিজাইনগুলি বিভিন্ন প্রয়োজনীয়তার জন্য মূল্যায়ন করা যেতে পারে।
একটি 50-পিন TTL সংযোগকারীর মানে এই নয় যে প্রতিটি LCD একই পিনআউট ব্যবহার করে৷ RGB ডেটা, HSYNC, VSYNC, DE, DCLK, VCOM, পাওয়ার, ব্যাকলাইট এবং নিয়ন্ত্রণ সংকেতগুলিকে রূপান্তর বোর্ডের সংজ্ঞার সাথে সাবধানে তুলনা করা উচিত।
LCD রেজোলিউশন, পিক্সেল ঘড়ি, অনুভূমিক সময়, উল্লম্ব সময়, এবং সিঙ্ক্রোনাইজেশন প্রয়োজনীয়তাগুলি বোর্ড কনফিগারেশনের সাথে মেলে। বিভিন্ন LCD মডেলের জন্য ফার্মওয়্যার বা হার্ডওয়্যার সমন্বয় প্রয়োজন হতে পারে।
সংযোগকারীর অবস্থান, তারের দৈর্ঘ্য, PCB মাত্রা, মাউন্টিং হোল এবং উপলব্ধ ইনস্টলেশন স্থান নির্বাচনের পর্যায়ে বিবেচনা করা উচিত। একটি কমপ্যাক্ট কাস্টমাইজড পিসিবি সীমাবদ্ধ অভ্যন্তরীণ স্থান সহ সরঞ্জামগুলিতে একীকরণকে সহজ করতে পারে।
শিল্প প্রকল্পের জন্য, প্রাথমিক নমুনা সংগ্রহের সিদ্ধান্তের শুধুমাত্র একটি অংশ। ক্রেতাদের ইঞ্জিনিয়ারিং সমর্থন, কাস্টমাইজেশন ক্ষমতা, মান নিয়ন্ত্রণ, নমুনা পরীক্ষা, উত্পাদন ক্ষমতা এবং দীর্ঘমেয়াদী পণ্যের প্রাপ্যতা মূল্যায়ন করা উচিত।
শিল্প ক্রেতাদের জন্য, একটি রূপান্তর বোর্ডের মান মৌলিক সংকেত রূপান্তর অতিক্রম করে। SKY-TDM একটি বৃহত্তর শিল্প প্রদর্শন ইন্টিগ্রেশন পরিষেবার অংশ হিসাবে তার সমাধান অবস্থান করে, উৎপাদনের মাধ্যমে সামঞ্জস্যতা মূল্যায়ন থেকে OEM এবং ODM প্রকল্পগুলিকে সমর্থন করে৷
মূল সুবিধার মধ্যে রয়েছে:
এই এক-স্টপ পদ্ধতিটি OEM নির্মাতাদের জন্য বিশেষভাবে উপযোগী হতে পারে যাদের একটি সাধারণ ডেভেলপমেন্ট বোর্ডের পরিবর্তে একটি নির্দিষ্ট LCD এর সাথে মিলিত একটি রূপান্তর বোর্ড প্রয়োজন। প্রকল্পের শুরুতে এলসিডি মডেল, ইন্টারফেস সংজ্ঞা, রেজোলিউশন, সংযোগকারী এবং যান্ত্রিক প্রয়োজনীয়তা নিশ্চিত করে, প্রকৌশলীরা ব্যাপক উৎপাদনের আগে সামঞ্জস্যের ঝুঁকি কমাতে পারে।
মানক সমাধানটি 50-পিন TTL/RGB ইন্টারফেস ব্যবহার করে সামঞ্জস্যপূর্ণ TFT LCD প্যানেলের জন্য ডিজাইন করা হয়েছে। সঠিক সামঞ্জস্য নির্ভর করে LCD এর পিনের সংজ্ঞা, সময়, রেজোলিউশন, ভোল্টেজ এবং অন্যান্য বৈদ্যুতিক প্রয়োজনীয়তার উপর।
হ্যাঁ। OEM এবং ODM প্রকল্পের জন্য, সংযোগকারী প্রকার, পিন অ্যাসাইনমেন্ট, তারের দৈর্ঘ্য এবং ইন্টারফেস সংজ্ঞা লক্ষ্য LCD এবং সরঞ্জাম কাঠামো অনুযায়ী কাস্টমাইজ করা যেতে পারে।
হ্যাঁ। বিভিন্ন LCD রেজোলিউশন এবং সময়ের প্রয়োজনীয়তা সংশ্লিষ্ট হার্ডওয়্যার বা ফার্মওয়্যার কনফিগারেশনের জন্য মূল্যায়ন করা যেতে পারে। প্রকৌশলীদের সামঞ্জস্য মূল্যায়নের জন্য সঠিক LCD মডেল বা ডেটাশিট প্রদান করা উচিত।
হ্যাঁ। বোর্ডটি ইন্ডাস্ট্রিয়াল ডিসপ্লে ইন্টিগ্রেশনের জন্য ডিজাইন করা হয়েছে এবং এটি -20°C থেকে +70°C এর অপারেটিং তাপমাত্রা পরিসীমা সমর্থন করে। এর PCB লেআউট, পাওয়ার ডিজাইন এবং সিগন্যাল আর্কিটেকচার চাহিদাযুক্ত অ্যাপ্লিকেশনগুলিতে স্থিতিশীল অপারেশনের জন্য অপ্টিমাইজ করা হয়েছে।
হ্যাঁ। এলভিডিএস কেবল, ব্যাকলাইট কেবল, পাওয়ার তার এবং প্রয়োজনে কাস্টমাইজড জোতা সহ ম্যাচিং তারের সমাবেশগুলি সরবরাহ করা যেতে পারে।
স্ট্যান্ডার্ড সংস্করণ একক-চ্যানেল 8-বিট LVDS ইনপুট সমর্থন করে। দ্বৈত-চ্যানেল LVDS প্রয়োজনীয়তাগুলি লক্ষ্য LCD এর সময় এবং ইন্টারফেস নির্দিষ্টকরণ অনুযায়ী কাস্টমাইজড বোর্ড বিকাশের জন্য মূল্যায়ন করা যেতে পারে।
হ্যাঁ। শিল্প প্রকল্পের জন্য নমুনা মূল্যায়ন দৃঢ়ভাবে সুপারিশ করা হয়। প্রকৃত এলসিডি প্যানেল এবং সিস্টেম কন্ট্রোলারের সাথে রূপান্তর বোর্ড পরীক্ষা করা ভলিউম উত্পাদনের আগে সংকেত সামঞ্জস্যতা, চিত্রের গুণমান, সময়, ব্যাকলাইট অপারেশন এবং যান্ত্রিক একীকরণ যাচাই করতে পারে।
আLVDS থেকে TTL সংকেত রূপান্তর বোর্ডএকটি কার্যকর সমাধান হতে পারে যখন আধুনিক LVDS-ভিত্তিক সিস্টেমগুলিকে বিদ্যমান TTL/RGB TFT LCD প্যানেলের সাথে কাজ করতে হবে। স্থিতিশীল সংকেত রূপান্তর, শিল্প-ভিত্তিক PCB ডিজাইন, সমন্বিত ব্যাকলাইট ড্রাইভিং, VCOM সামঞ্জস্য এবং কাস্টমাইজেশন ক্ষমতাগুলিকে একত্রিত করে, এটি বিদ্যমান LCD হার্ডওয়্যারের ব্যবহারযোগ্যতা প্রসারিত করার সময় OEMগুলিকে ডিসপ্লে ইন্টিগ্রেশনকে সহজ করতে সহায়তা করতে পারে। কাস্টমাইজড ইন্টারফেস, এলসিডি সামঞ্জস্যতা মূল্যায়ন, তারের ম্যাচিং, বা উত্পাদন সমর্থন প্রয়োজন এমন প্রকল্পগুলির জন্য, একজন অভিজ্ঞ শিল্প প্রদর্শন অংশীদার নির্বাচন করা প্রোটোটাইপ থেকে ব্যাপক উত্পাদনে রূপান্তরকে আরও বেশি দক্ষ করে তুলতে পারে। আপনি যদি একটি কাস্টমাইজড জন্য একটি নির্ভরযোগ্য চীন প্রস্তুতকারকের এবং সরবরাহকারী খুঁজছেনLVDS থেকে TTL সংকেত রূপান্তর বোর্ড, আমাদের সাথে যোগাযোগ করুনআপনার LCD মডেল, ইন্টারফেস সংজ্ঞা, রেজোলিউশন, এবং সিস্টেমের প্রয়োজনীয়তার সাথে SKY-TDM ইঞ্জিনিয়ারিং টিমের সাথে একটি উপযুক্ত সমাধান নিয়ে আলোচনা করতে।
