একটি শিল্প HMI প্রকল্পের জন্য সেরা পছন্দ কি?

আজ যখন শিল্প সরঞ্জামের জন্য ক্যাপাসিটিভ টাচ প্যানেল বেছে নেওয়া হয়, তখন প্রধান ফোকাস সাধারণত পর্দার আকার, স্পর্শ পয়েন্ট, কভার গ্লাস এবং অপটিক্যাল ল্যামিনেশনের উপর থাকে। তবুও, একটি মূল প্রযুক্তিগত বৈশিষ্ট্য উপেক্ষা করা উচিত নয়: স্পর্শ সংকেত ইন্টারফেস।

শিল্প ক্যাপাসিটিভ টাচ প্যানেলের জন্য USB এবং I²C এর মধ্যে আসল পার্থক্য কী? এবং আরো গুরুত্বপূর্ণ, কিভাবে আপনি আপনার প্রকল্পের জন্য সঠিক ইন্টারফেস নির্বাচন করা উচিত?

OEM এবং ODM ক্লায়েন্টদের জন্য, পছন্দটি মূলত হোস্ট সিস্টেম, কন্ট্রোলার আর্কিটেকচার, সফ্টওয়্যার পরিবেশ এবং যান্ত্রিক নকশার উপর নির্ভর করে।

SKY-TDM ইন্ডাস্ট্রিয়াল এইচএমআই, মেডিকেল ডিভাইস, এমবেডেড সিস্টেম, স্মার্ট টার্মিনাল এবং অটোমেশন অ্যাপ্লিকেশনগুলির জন্য কাস্টমাইজড ক্যাপাসিটিভ টাচ প্যানেল অফার করে, ইউএসবি, আই²সি এবং অন্যান্য ইন্টারফেস বিকল্পগুলির জন্য সমর্থন সহ।

একটি USB টাচ প্যানেল কি?

এটি USB যোগাযোগ প্রোটোকল ব্যবহার করে হোস্ট সিস্টেমে স্পর্শ ডেটা প্রেরণ করে। যেহেতু ইউএসবি সবচেয়ে সাধারণ পেরিফেরাল ইন্টারফেসগুলির মধ্যে একটি, এটি শিল্প পিসি, উইন্ডোজ/লিনাক্স/অ্যান্ড্রয়েড প্ল্যাটফর্ম, স্ব-পরিষেবা কিয়স্ক, বাণিজ্যিক প্রদর্শন এবং এমবেডেড কম্পিউটারগুলির সাথে সংযোগ করার জন্য একটি আদর্শ পছন্দ।

USB এর সবচেয়ে বড় সুবিধা হল এর সুবিধা। ডেভেলপমেন্ট দলগুলি প্রধান PCB-তে ডেডিকেটেড কমিউনিকেশন সার্কিট ডিজাইন না করেই টাচ প্যানেলকে হোস্ট সিস্টেমের সাথে সংযুক্ত করতে পারে, যা পণ্যের বিকাশের সময়কে ব্যাপকভাবে হ্রাস করে।

একটি I²C স্পর্শ প্যানেল কি?

I²C হল এমবেডেড সিস্টেমে একটি সাধারণ সিরিয়াল কমিউনিকেশন ইন্টারফেস।

I²C টাচ প্যানেলগুলি I²C বাসের মাধ্যমে মাইক্রোকন্ট্রোলার বা প্রসেসরের সাথে সরাসরি যোগাযোগ করে, তাদের কাস্টম হার্ডওয়্যার ডিজাইনের জন্য আদর্শ করে তোলে।

উদাহরণস্বরূপ, যদি একটি শিল্প প্রকল্পে ইতিমধ্যেই একটি প্রধান নিয়ন্ত্রণ বোর্ড থাকে, তবে এটি সাধারণত I²C এর মাধ্যমে প্রসেসরের সাথে টাচ কন্ট্রোলার সংযোগ করতে পছন্দ করে। এই ক্ষেত্রে, I²C হার্ডওয়্যার আর্কিটেকচারের একটি অবিচ্ছেদ্য অংশ হিসাবে কাজ করে, শুধুমাত্র একটি বহিরাগত পেরিফেরাল নয়।

USB বনাম I²C: প্রধান পার্থক্য কি?

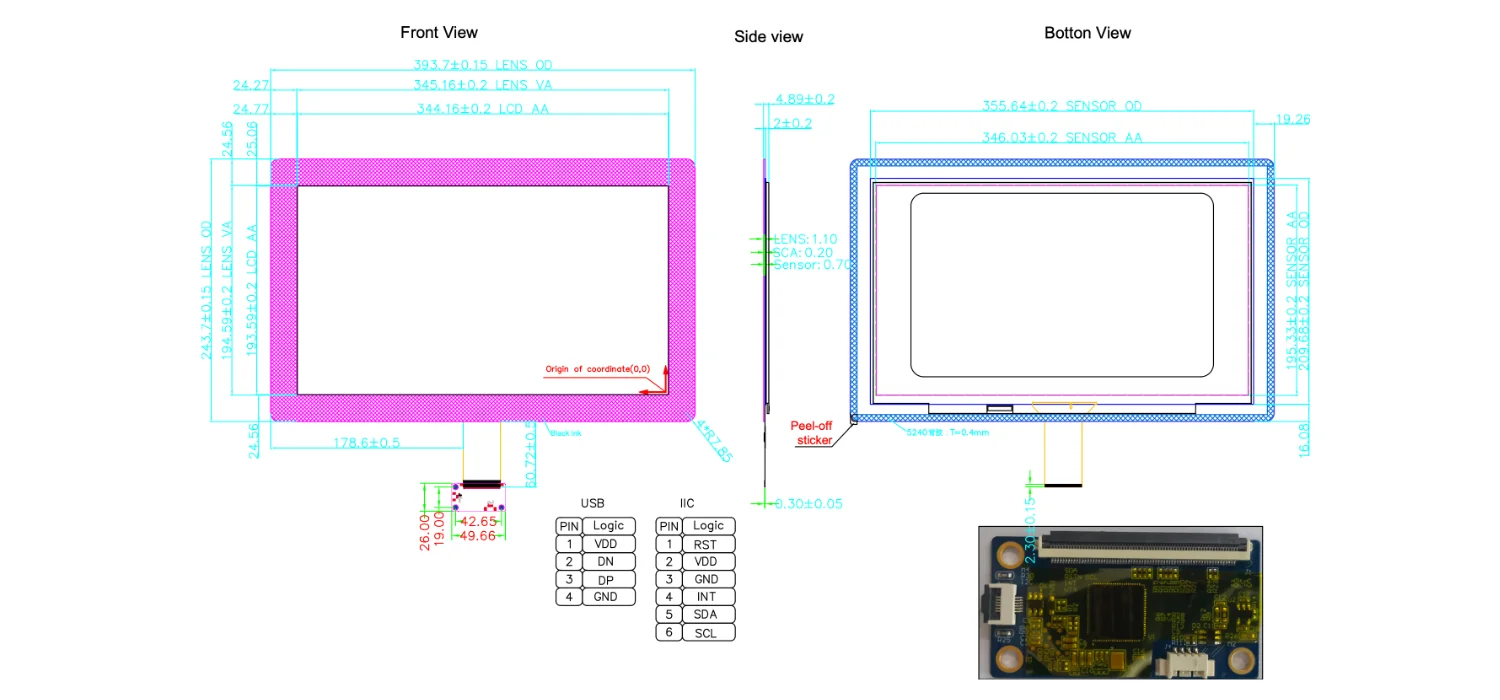

এই কারণেই একই টাচ প্যানেলের আকার USB এবং IIC উভয় সংস্করণে উপলব্ধ হতে পারে।

স্পর্শ প্রযুক্তি অনুরূপ হতে পারে, কিন্তু সিস্টেম একীকরণ পদ্ধতি ভিন্ন।

ইউএসবি টাচ প্যানেলের সুবিধা

● সহজ ইন্টিগ্রেশন: ইন্ডাস্ট্রিয়াল এইচএমআই সিস্টেমের জন্য, ইউএসবি টাচ প্যানেলগুলি একত্রিত করা সহজ কারণ হোস্ট প্ল্যাটফর্মটি ইতিমধ্যেই USB সমর্থন করে৷

● চমৎকার প্ল্যাটফর্ম সামঞ্জস্য: বাজারে মূলধারার অপারেটিং সিস্টেমগুলি স্থানীয়ভাবে USB সমর্থন করে, এটিকে Windows, Android এবং Linux-এর জন্য আদর্শ ইন্টারফেস করে তোলে৷

●স্বতন্ত্র HMI সিস্টেমের জন্য আদর্শ: স্বতন্ত্র কম্পিউটার বা এমবেডেড পিসি ব্যবহার করার সময়, USB একটি সুবিধাজনক যোগাযোগ সংযোগ প্রদান করে।

●ত্বরিত উন্নয়ন: একটি প্রকল্পের প্রাথমিক পর্যায়ে, USB ডেডিকেটেড যোগাযোগ ইন্টারফেসগুলিকে প্রাক-বিকাশ করার প্রয়োজন ছাড়াই টাচ প্যানেলের ব্যবহারযোগ্যতার দ্রুত মূল্যায়নের অনুমতি দেয়।

I²C টাচ প্যানেলের সুবিধা

● এমবেডেড ইন্টিগ্রেশনের জন্য ডিজাইন করা হয়েছে: যখন একটি টাচ প্যানেল সরাসরি একটি এমবেডেড সিস্টেমে একত্রিত হয়, তখন I²C ইন্টারফেস হল সবচেয়ে উপযুক্ত পছন্দ৷

●সিম্পল বাস আর্কিটেকচার: I²C একটি দুই-তারের যোগাযোগ কাঠামো ব্যবহার করে, যা সীমিত ইন্টারফেস সংস্থান সহ এমবেডেড PCB-এর জন্য অত্যন্ত আকর্ষণীয়।

● বৃহত্তর হার্ডওয়্যার নিয়ন্ত্রণ: গ্রাহকদের জন্য যারা স্বাধীনভাবে তাদের নিজস্ব নিয়ন্ত্রণ বোর্ড এবং ফার্মওয়্যার বিকাশ করে, I²C ইন্টারফেস স্পর্শ যোগাযোগ আর্কিটেকচারের উপর আরও বেশি নিয়ন্ত্রণ প্রদান করে।

● কাস্টমাইজড ডিভাইসের জন্য আদর্শ: I²C বিশেষ করে OEM ডিভাইসের জন্য উপযোগী যেখানে টাচ প্যানেল এবং প্রধান নিয়ন্ত্রণ বোর্ড সিঙ্ক্রোনাসভাবে ডিজাইন করা হয়েছে।

কোন টাচ প্যানেল ইন্টারফেস শিল্প এইচএমআইগুলির জন্য উপযুক্ত?

বিভিন্ন ইন্টারফেস বিভিন্ন সুবিধা প্রদান করে, এবং কোনো একক স্পর্শ ইন্টারফেস সমস্ত শিল্প HMI পরিস্থিতিতে ফিট করে না। আপনি নিম্নলিখিত নির্দেশিকা উল্লেখ করতে পারেন:

● শিল্প পিসি + টাচ প্যানেল: ইউএসবি সাধারণত আরও সুবিধাজনক পছন্দ।

●MCUs + এমবেডেড টাচ প্যানেল: I²C সাধারণত সর্বোত্তম পছন্দ।

● কাস্টম কন্ট্রোল বোর্ড: I²C গভীর হার্ডওয়্যার ইন্টিগ্রেশন প্রদান করে।

●দ্রুত প্রোটোটাইপিং: USB প্রাথমিক পরীক্ষা এবং মূল্যায়ন সহজ করতে পারে।

● ব্যাপক উৎপাদন: USB এবং I²C উভয়ই কার্যকর; চূড়ান্ত সিদ্ধান্ত প্রকৃত হার্ডওয়্যার এবং সফ্টওয়্যার আর্কিটেকচারের উপর ভিত্তি করে হওয়া উচিত।

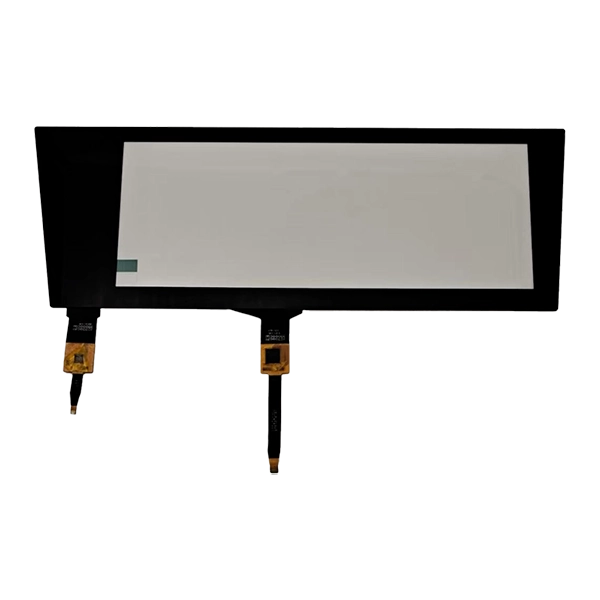

আমাদের টাচ প্যানেলগুলি বর্তমানে বিভিন্ন ধরণের USB/I²C ক্যাপাসিটিভ টাচ প্যানেল পণ্য অফার করে, যা শিল্প HMI এবং এমবেডেড অ্যাপ্লিকেশনগুলির জন্য বিভিন্ন স্ক্রীন মাপের কভার করে৷

ইন্টারফেস একটি স্পর্শ প্যানেলের স্পর্শ কর্মক্ষমতা প্রভাবিত করে?

এটি একটি অত্যন্ত গুরুত্বপূর্ণ প্রশ্ন।

যদিও যোগাযোগ ইন্টারফেস স্পর্শ ডেটা প্রেরণের জন্য দায়ী, সামগ্রিক স্পর্শ অভিজ্ঞতা একাধিক কারণের সংমিশ্রণ দ্বারা নির্ধারিত হয়। এগুলোর মধ্যে প্রাথমিকভাবে রয়েছে: টাচ সেন্সর ডিজাইন, টাচ আইসি, ফার্মওয়্যার, সেন্সর রাউটিং, কভার গ্লাস বেধ, গ্লাভ-টাচ সাপোর্ট, ইএমআই/ইএসডি পরিবেশ, অপটিক্যাল ল্যামিনেশন প্রক্রিয়া এবং হোস্ট সিস্টেম। অতএব, USB এবং I²C-এর মধ্যে নির্বাচন করা একটি শিল্প স্পর্শ প্যানেল বিকাশের একটি ধাপ মাত্র এবং স্পর্শ কর্মক্ষমতা প্রভাবিত করে না।

কিভাবে ডান টাচ প্যানেল ইন্টারফেস নির্বাচন করবেন?

প্রকল্পের নকশার শুরুতে, আপনি নিম্নলিখিত পাঁচটি মূল পয়েন্টের উপর ভিত্তি করে উপযুক্ত ইন্টারফেস নির্ধারণ করতে পারেন:

● হোস্ট প্ল্যাটফর্ম পরীক্ষা করুন: টাচ প্যানেলটি কি একটি ইন্ডাস্ট্রিয়াল পিসি, একটি অ্যান্ড্রয়েড মাদারবোর্ড, একটি লিনাক্স সিস্টেম বা একটি MCU এর সাথে সংযুক্ত থাকবে?

●প্রধান কন্ট্রোলার চেক করুন: মাদারবোর্ড কি ইতিমধ্যেই USB বা I²C ইন্টারফেস প্রদান করে?

●যান্ত্রিক কাঠামো পরীক্ষা করুন: টাচ প্যানেল কন্ট্রোলার কোথায় স্থাপন করা হবে? FPC বা ফিতা তারের কতক্ষণ হওয়া উচিত? সংযোগকারী কোথায় ইনস্টল করা হবে?

● সফ্টওয়্যার পরিবেশ পরীক্ষা করুন: ডেভেলপমেন্ট টিমের কি ইতিমধ্যেই প্রয়োজনীয় ড্রাইভার বা ফার্মওয়্যার সমর্থন আছে?

●উৎপাদন পরিকল্পনা চেক করুন: যদি পণ্যটি ব্যাপক উৎপাদনে প্রবেশ করতে থাকে, তাহলে চূড়ান্ত PCB ডিজাইনের আগে ইন্টারফেস নির্বাচন নিশ্চিত করা উচিত।

আপনার পণ্যের চারপাশে একটি টাচ প্যানেল তৈরি করা

শুধুমাত্র পর্দার আকারের উপর ভিত্তি করে একটি পেশাদার শিল্প স্পর্শ প্যানেল নির্বাচন করা উচিত নয়। একটি সম্পূর্ণ সমাধানের জন্য নিম্নলিখিত উপাদানগুলির একটি ব্যাপক বিবেচনা প্রয়োজন:

টাচ টেকনোলজি → সেন্সর → কন্ট্রোলার আইসি → ইন্টারফেস → কভার গ্লাস → FPC → ফার্মওয়্যার → মেকানিক্যাল ইন্টিগ্রেশন → অ্যাপ্লিকেশন এনভায়রনমেন্ট

এই সামগ্রিক পদ্ধতিটি শিল্প সরঞ্জাম, চিকিৎসা ডিভাইস, অটোমেশন সিস্টেম এবং দীর্ঘমেয়াদী অপারেশনের জন্য ডিজাইন করা অন্যান্য পণ্যগুলির জন্য বিশেষভাবে গুরুত্বপূর্ণ।

অতএব, সঠিক ইন্টারফেসটি অগত্যা সর্বোচ্চ স্পেসিফিকেশন সহ একটি নয়, তবে এমন একটি যা নির্ভরযোগ্যভাবে গ্রাহকের সম্পূর্ণ পণ্যের সাথে একত্রিত হতে পারে।

USB এবং I²C টাচ প্যানেলের মধ্যে বেছে নেওয়ার জন্য সাহায্যের প্রয়োজন?

আপনি যদি ইন্ডাস্ট্রিয়াল এইচএমআই, মেডিকেল ডিভাইস, অটোমেশন সিস্টেম, সেলফ-সার্ভিস কিয়স্ক বা এমবেডেড প্রোডাক্ট তৈরি করছেন, তাহলে অনুগ্রহ করে আপনার টাচ স্ক্রিন সাইজ, হোস্ট প্ল্যাটফর্ম, অপারেটিং সিস্টেম, মেকানিক্যাল ড্রয়িং এবং ইন্টারফেসের প্রয়োজনীয়তা দিন।

SKY-TDMস্পর্শ প্যানেল আপনার প্রকল্পের জন্য সবচেয়ে উপযুক্ত স্পর্শ প্যানেল এবং ইন্টারফেস কনফিগারেশন সুপারিশ করতে পারে।

কাস্টমাইজড USB, I²C, বা সম্মিলিত USB + I²C ক্যাপাসিটিভ টাচ স্প্যানেল সমাধানের জন্য আজই আমাদের সাথে যোগাযোগ করুন৷
