এইচডিএমআই এবং ভিজিএ এবং ডিভিআই থেকে এলভিডিএস ইন্ডাস্ট্রিয়াল এলসিডি কন্ট্রোলার বোর্ড

অনেক ইন্ডাস্ট্রিয়াল ডিসপ্লে প্রজেক্টের জন্য স্ট্যান্ডার্ড পিসি ভিডিও আউটপুট---HDMI, VGA, বা DVI---কে LVDS সিগন্যালে রূপান্তর করতে হয় যা ইন্ডাস্ট্রিয়াল TFT LCD প্যানেল চালায়। যদিও মাল্টি-ইন্টারফেস বোর্ডগুলি DP, Type-C, এবং eDP সমর্থন করে, বেশিরভাগ কারখানার সরঞ্জাম (PLC, শিল্প পিসি, এবং লিগ্যাসি কন্ট্রোলার) এখনও প্রাথমিক আউটপুট হিসাবে HDMI, VGA, বা DVI ব্যবহার করে।

SKY-TDMএইচডিএমআই এবং ভিজিএ এবং ডিভিআই থেকে এলভিডিএস ইন্ডাস্ট্রিয়াল এলসিডি কন্ট্রোলার বোর্ডএই নির্দিষ্ট প্রয়োজন সম্বোধন করে। এটি শিল্প কম্পিউটারে পাওয়া তিনটি সবচেয়ে সাধারণ ভিডিও উত্স গ্রহণ করে এবং ডিপি-টু-এইচডিএমআই অ্যাডাপ্টার বা টাইপ-সি রূপান্তর তারের প্রয়োজন ছাড়াই LVDS প্যানেলগুলি চালায়--- খরচ বাঁচায় এবং সিগন্যাল চেইনে সম্ভাব্য ব্যর্থতার পয়েন্টগুলি হ্রাস করে।

HMI প্যানেল আপগ্রেড, CNC মেশিন ডিসপ্লে প্রতিস্থাপন, এবং মেডিকেল কার্ট ডিসপ্লে ইন্টিগ্রেশনের জন্য আমরা এই বোর্ডটি সরঞ্জাম নির্মাতাদের সরবরাহ করেছি যেখানে স্ট্যান্ডার্ড ভিডিও আউটপুটগুলিকে LVDS শিল্প প্যানেলের সাথে সংযোগ করতে হবে। ইতিমধ্যেই HDMI, VGA, বা DVI উত্স এবং LVDS প্যানেল ব্যবহার করা গ্রাহকদের জন্য, এই বোর্ডটি অব্যবহৃত DP, Type-C, বা eDP বৈশিষ্ট্যগুলির জন্য অর্থ প্রদান না করে একটি সরল সমাধান প্রদান করে৷

মূল বৈশিষ্ট্য

1. ইন্ডাস্ট্রিয়াল পিসির জন্য তিনটি স্ট্যান্ডার্ড ইনপুট

- HDMI আধুনিক শিল্প পিসি এবং এমবেডেড সিস্টেম সমর্থন করে

- ভিজিএ লিগ্যাসি কন্ট্রোলার এবং পুরানো হার্ডওয়্যারের সাথে সংযোগ করে

- DVI শিল্প ওয়ার্কস্টেশনের জন্য ডিজিটাল সংকেত পথ প্রদান করে

- কোন DP বা Type-C সাপোর্ট মানে স্ট্যান্ডার্ড অ্যাপ্লিকেশনের জন্য কম খরচ

2. LVDS প্যানেল ড্রাইভিং অপ্টিমাইজড

- একক/দ্বৈত-চ্যানেল LVDS আউটপুট পর্যন্ত সমর্থন করে1920×1080 @ 60Hz

- 6-বিট, 8-বিট এবং 10-বিট LVDS প্যানেলের সাথে সামঞ্জস্যপূর্ণ

- বিভিন্ন এলসিডি মডেলের জন্য প্যানেল ভোল্টেজ নির্বাচনযোগ্য (3.3V/5V/12V)

- প্যানেল-নির্দিষ্ট প্রয়োজনীয়তার জন্য সামঞ্জস্যযোগ্য সময় পরামিতি

3. শিল্প-গ্রেড সংকেত অখণ্ডতা

- কম ইএমআই ডিজাইন কাছাকাছি সরঞ্জামের সাথে হস্তক্ষেপ কমায়

- 12V বা 24V ইন্ডাস্ট্রিয়াল পাওয়ার সিস্টেমের জন্য ওয়াইড ডিসি ইনপুট (8-25V)

- PWM উজ্জ্বলতা নিয়ন্ত্রণ সহ সমন্বিত ব্যাকলাইট ড্রাইভার

- কারখানার শক্তি ওঠানামার অধীনে স্থিতিশীল চিত্র আউটপুট

4. OEM-এর জন্য সরলীকৃত ইন্টিগ্রেশন

- স্ট্যান্ডার্ড JST 2x15 LVDS আউটপুট সংযোগকারী সাধারণ প্যানেল তারের সাথে মেলে

- কমপ্যাক্ট পিসিবি আকার বেশিরভাগ শিল্প প্রদর্শন ঘেরে ফিট করে

- একক-বোর্ড সমাধান বাহ্যিক রূপান্তরকারী বাক্সগুলিকে সরিয়ে দেয়

- বহু বছরের সরঞ্জাম উত্পাদনের জন্য দীর্ঘমেয়াদী জীবনচক্র সরবরাহ

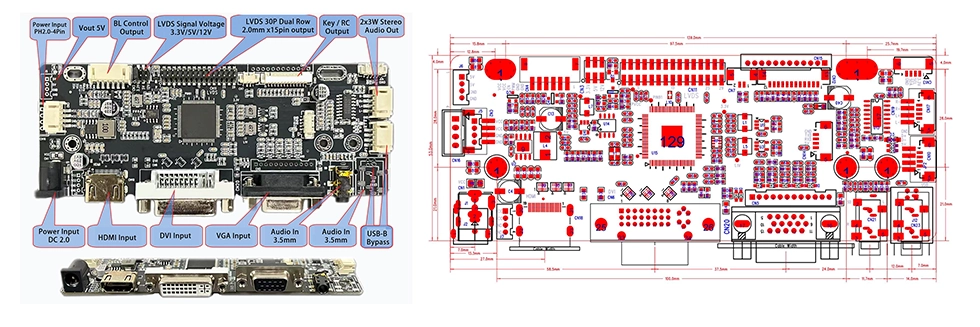

ইন্টারফেস এবং মাত্রা

JST 2x15 পিন LVDS আউটপুট ইন্টারফেস

6-পিন 2.0 মিমি ব্যাকলাইট ইন্টারফেস

সাধারণ অ্যাপ্লিকেশন

আমাদের HDMI এবং VGA এবং DVI থেকে LVDS ইন্ডাস্ট্রিয়াল LCD কন্ট্রোলার বোর্ড প্রাথমিকভাবে শিল্প অ্যাপ্লিকেশনের জন্য ডিজাইন করা হয়েছে, যা ব্যতিক্রমী স্থিতিশীলতা প্রদান করে। শিল্প অটোমেশন এইচএমআই প্যানেল, সিএনসি মেশিন অপারেটর টার্মিনাল, মেডিকেল ডায়াগনস্টিক এবং রোগী পর্যবেক্ষণ সরঞ্জাম, ইন্ডাস্ট্রিয়াল প্যানেল পিসি এবং এমবেডেড কন্ট্রোলার, ওপেন-ফ্রেম টাচ মনিটর, সেলফ-সার্ভিস কিয়স্ক এবং ইন্টারেক্টিভ টার্মিনাল, খুচরা POS সিস্টেম, অন-বোর্ড ট্রান্সপোর্টেশন মার উত্পাদন সরঞ্জাম প্রদর্শন, এবং কারখানা সহ বিভিন্ন শিল্পে এগুলি ব্যাপকভাবে ব্যবহৃত হয়।

কখন এই বোর্ড বনাম মাল্টি-ইন্টারফেস বোর্ড নির্বাচন করবেন

কোন কন্ট্রোলার বোর্ড আপনার প্রকল্প ফিট করে?

SKY-TDM দুটি শিল্প এলসিডি কন্ট্রোলার বোর্ড অফার করে। এখানে কিভাবে চয়ন করতে হয়:

এই বোর্ডটি বেছে নিন (HDMI/VGA/DVI থেকে LVDS) যদি:

- আপনার ভিডিও সোর্স শুধুমাত্র HDMI, VGA, বা DVI (কোন DP/Type-C এর প্রয়োজন নেই)

- আপনার LCD প্যানেল LVDS ইন্টারফেস ব্যবহার করে (কোনও ইডিপি প্যানেল নেই)

- আদর্শ শিল্প অ্যাপ্লিকেশনের জন্য আপনার একটি খরচ-অপ্টিমাইজ করা সমাধান প্রয়োজন

- আপনি ডিপি অল্ট মোড, টাইপ-সি, বা ইডিপি বৈশিষ্ট্যগুলির জন্য অর্থ প্রদান এড়াতে চান৷

- আপনি ইতিমধ্যেই HDMI/VGA/DVI আউটপুট আছে এমন বিদ্যমান সরঞ্জাম আপগ্রেড করছেন৷

মাল্টি-ইন্টারফেস বোর্ড (HDMI/DP/VGA/Type-C থেকে LVDS/eDP) বেছে নিন যদি:

- আপনার সিস্টেমে ডিসপ্লেপোর্ট বা ইউএসবি টাইপ-সি ভিডিও উত্স রয়েছে৷

- আপনার ইডিপি প্যানেল সমর্থন প্রয়োজন

- আপনি একাধিক ভিডিও ইনপুট প্রয়োজনীয়তা সহ একটি নতুন প্ল্যাটফর্ম তৈরি করছেন৷

- আপনার অ্যাপ্লিকেশনের জন্য 4K রেজোলিউশন সমর্থন প্রয়োজন

- ভবিষ্যত-প্রুফিংয়ের জন্য আপনার সর্বাধিক ইন্টারফেস নমনীয়তা প্রয়োজন

স্ট্যান্ডার্ড পিসি আউটপুট এবং LVDS প্যানেল সহ বেশিরভাগ শিল্প অটোমেশন, চিকিৎসা এবং কিয়স্ক অ্যাপ্লিকেশনের জন্য, এই বোর্ড কার্যকারিতা এবং খরচের সর্বোত্তম ভারসাম্য প্রদান করে।

কেন SKY-TDM বেছে নিন

✔ শিল্প-গ্রেড নির্ভরযোগ্যতা

কঠোর শিল্প পরিবেশে স্থিতিশীল, দীর্ঘমেয়াদী অপারেশন নিশ্চিত করতে প্রিমিয়াম ইলেকট্রনিক উপাদান দিয়ে নির্মিত।

✔ ওয়ান-স্টপ ডিসপ্লে ইকোসিস্টেম

আমরা LCD প্যানেল, টাচ স্ক্রিন, কন্ট্রোলার বোর্ড, অপটিক্যাল বন্ডিং এবং কাস্টম ডিসপ্লে কেবল প্রদান করি, যা আপনার সম্পূর্ণ ডিসপ্লে সমাবেশের জন্য একক-উৎস সংগ্রহ সক্ষম করে।

✔ ব্যাপক OEM এবং ODM কাস্টমাইজেশন

আমাদের দল সম্পূর্ণরূপে আপনার কাস্টমাইজেশন প্রয়োজন সমর্থন করে. আমরা আপনার নির্দিষ্ট প্রয়োজনীয়তা অনুযায়ী পণ্যের শারীরিক চেহারা, ইন্টারফেস, সিগন্যাল তারগুলি এবং পাওয়ার ইনপুট/আউটপুটকে টেইলার করতে পারি।

✔ দীর্ঘমেয়াদী স্থিতিশীল সরবরাহ

স্ট্রিক্ট বিল অফ ম্যাটেরিয়ালস (BOM) ব্যবস্থাপনা হঠাৎ করে কম্পোনেন্ট অপ্রচলিত হওয়া রোধ করে, যা বহু-বছরের উৎপাদন সহায়তা প্রয়োজন এমন শিল্প ডিভাইসগুলির জন্য অত্যন্ত গুরুত্বপূর্ণ।

✔ ডেডিকেটেড ইঞ্জিনিয়ারিং সাপোর্ট

আমাদের দল প্রোটোটাইপ যাচাইকরণ পর্ব থেকে ব্যাপক উত্পাদন, ক্রমাগত পরীক্ষার সমস্যাগুলি ট্র্যাকিং এবং প্রযুক্তিগত সমাধান প্রদান করে আপনার সাথে অনুসরণ করবে।

গুণমানের নিশ্চয়তা

আমাদের সমস্ত HDMI এবং VGA এবং DVI থেকে LVDS ইন্ডাস্ট্রিয়াল LCD কন্ট্রোলার বোর্ড মানসম্মত পরিদর্শন প্রক্রিয়া এবং কঠোর পরীক্ষার পদ্ধতির একটি বিস্তৃত স্যুটের মধ্য দিয়ে যায়। আমরা 100% সম্পূর্ণ কার্যকরী যাচাইকরণ, সংকেত অখণ্ডতা এবং আউটপুট স্থিতিশীলতা পরীক্ষা, ক্রমাগত বার্ন-ইন পরীক্ষা (অনুরোধের ভিত্তিতে উপলব্ধ), পাওয়ার সাপ্লাই স্থিতিশীলতা সাইক্লিং পরীক্ষা এবং সম্পূর্ণ ইন্টারফেস যোগাযোগ যাচাইকরণ করি। এই পদক্ষেপগুলি চালানের আগে প্রতিটি পণ্যের ব্যবহারযোগ্যতা এবং অখণ্ডতা নিশ্চিত করে। আমাদের কঠোর মানের স্ক্রীনিং শেষ-ব্যবহারকারী অ্যাপ্লিকেশনগুলিতে শিল্প সরঞ্জাম OEMগুলির ক্ষেত্রে ক্ষেত্রে ব্যর্থতার ঝুঁকি হ্রাস করে।

FAQ

প্রশ্ন 1: এই বোর্ড এবং SKY-TDM এর মাল্টি-ইন্টারফেস বোর্ডের মধ্যে প্রধান পার্থক্য কী?

উত্তর: এই বোর্ডটি LVDS আউটপুট সহ HDMI, VGA, এবং DVI ইনপুটগুলির উপর ফোকাস করে--- শিল্প পিসি এবং লিগ্যাসি কন্ট্রোলারে পাওয়া তিনটি সবচেয়ে সাধারণ ইন্টারফেস। এটি স্ট্যান্ডার্ড অ্যাপ্লিকেশনগুলির জন্য একটি খরচ-অপ্টিমাইজ করা সমাধান অফার করে যেখানে DP, Type-C, এবং eDP প্রয়োজন হয় না।

প্রশ্ন 2: এই বোর্ড কি 1920 × 1080 এর চেয়ে বেশি রেজোলিউশন সমর্থন করতে পারে?

উত্তর: এই বোর্ডটি পর্যন্ত শিল্প LVDS প্যানেলের জন্য অপ্টিমাইজ করা হয়েছে1920×1080 @ 60Hz. eDP প্যানেল সহ 4K বা উচ্চতর রেজোলিউশন অ্যাপ্লিকেশনের জন্য, আমরা আমাদের মাল্টি-ইন্টারফেস বোর্ডের সুপারিশ করি যা eDP আউটপুট সমর্থন করে।

প্রশ্ন 3: আমি কি 12V এবং 24V উভয় শক্তি সরবরাহের সাথে এই বোর্ডটি ব্যবহার করতে পারি?

উঃ হ্যাঁ। বোর্ড একটি বিস্তৃত ডিসি ইনপুট পরিসীমা সমর্থন করে8V থেকে 25V, এটিকে 12V এবং 24V উভয় শিল্প শক্তি সিস্টেমের সাথে সামঞ্জস্যপূর্ণ করে তোলে যা সাধারণত কারখানার অটোমেশন এবং চিকিৎসা সরঞ্জামগুলিতে পাওয়া যায়।

প্রশ্ন 4: আমার এলসিডি প্যানেল সামঞ্জস্যপূর্ণ কিনা তা আমি কীভাবে জানব?

উত্তর: অনুগ্রহ করে আপনার LCD প্যানেল মডেল নম্বর প্রদান করুন। আমাদের ইঞ্জিনিয়ারিং টিম LVDS পিন ম্যাপিং, প্যানেল ভোল্টেজ, টাইমিং প্যারামিটার এবং রেজোলিউশন সামঞ্জস্যতা যাচাই করবে। আমরা মিলিত LVDS তারগুলিও প্রদান করতে পারি।

প্রশ্ন 5: এই বোর্ডটি কি প্রতিরোধী এবং ক্যাপাসিটিভ টাচ স্ক্রিনের সাথে সামঞ্জস্যপূর্ণ?

উঃ হ্যাঁ। আমরা USB, I²C, বা UART এর মাধ্যমে PCAP এবং প্রতিরোধী টাচ স্ক্রীন উভয়ের জন্যই টাচ ইন্টারফেস ইন্টিগ্রেশন সমর্থন করি। সম্পূর্ণ ডিসপ্লে সলিউশনের অংশ হিসেবে বোর্ডটিকে আপনার টাচ কন্ট্রোলারের সাথে যুক্ত করা যেতে পারে।

Q6: HDMI এবং VGA এবং DVI থেকে LVDS ইন্ডাস্ট্রিয়াল LCD কন্ট্রোলার বোর্ডের সাধারণ জীবনচক্র কী?

উত্তর: এই বোর্ডটি শিল্প সরঞ্জামগুলির জন্য দীর্ঘমেয়াদী উপাদান সোর্সিংয়ের সাথে ডিজাইন করা হয়েছে যার জন্য 8-15 বছরের উত্পাদন সহায়তা প্রয়োজন। আকস্মিক উপাদানের অপ্রচলিততা রোধ করতে আমরা কঠোর BOM নিয়ন্ত্রণ বজায় রাখি।

প্রশ্ন 7: আপনি কি প্যানেল-ম্যাচিং ফার্মওয়্যার প্রদান করেন?

উঃ হ্যাঁ। আমরা আপনার নির্দিষ্ট LCD প্যানেলের সময়, রেজোলিউশন এবং অপারেটিং পরামিতির জন্য ফার্মওয়্যার কাস্টমাইজ করি। এটি আপনার ডিসপ্লে প্যানেলের সাথে প্লাগ-এন্ড-প্লে ইন্টিগ্রেশন নিশ্চিত করে।

আমাদের সাথে যোগাযোগ করুন

আপনি কি আপনার এমবেডেড ডিসপ্লে প্রকল্পের জন্য নির্ভরযোগ্য শিল্প এলসিডি কন্ট্রোলার বোর্ড সোর্সিং করছেন?

আপনার LVDS ড্রাইভার বোর্ড থেকে স্ট্যান্ডার্ড HDMI/VGA/DVI বা সম্পূর্ণ কাস্টমাইজড ডিসপ্লে অ্যাসেম্বলির প্রয়োজন হোক না কেন, SKY-TDM-এর ইঞ্জিনিয়ারিং টিম আপনার প্রোজেক্টকে প্রাথমিক ধারণা থেকে ভর উৎপাদনের মাধ্যমে সমর্থন করে।

আপনার অনুসন্ধানের মধ্যে নিম্নলিখিত বিবরণ প্রদান করুন:

• সঠিক LCD প্যানেল মডেল নম্বর

• প্রদর্শনের আকার এবং নেটিভ রেজোলিউশন

• প্রয়োজনীয় ভিডিও ইনপুট ইন্টারফেস

• অপারেটিং ভোল্টেজ স্পেসিফিকেশন

• টাচস্ক্রিন প্রকার (যদি প্রযোজ্য হয়)

• লক্ষ্য অ্যাপ্লিকেশন এবং অপারেটিং পরিবেশ

• আনুমানিক বার্ষিক অর্ডার পরিমাণ

• বিস্তারিত কাস্টমাইজেশন প্রয়োজনীয়তা

আমাদের প্রকৌশলীরা 24 ঘন্টার মধ্যে আপনার স্পেসিফিকেশন মূল্যায়ন করবে, মিলিত হার্ডওয়্যার সুপারিশ, প্রযুক্তিগত অঙ্কন এবং প্রতিযোগিতামূলক উদ্ধৃতি প্রদান করবে।
