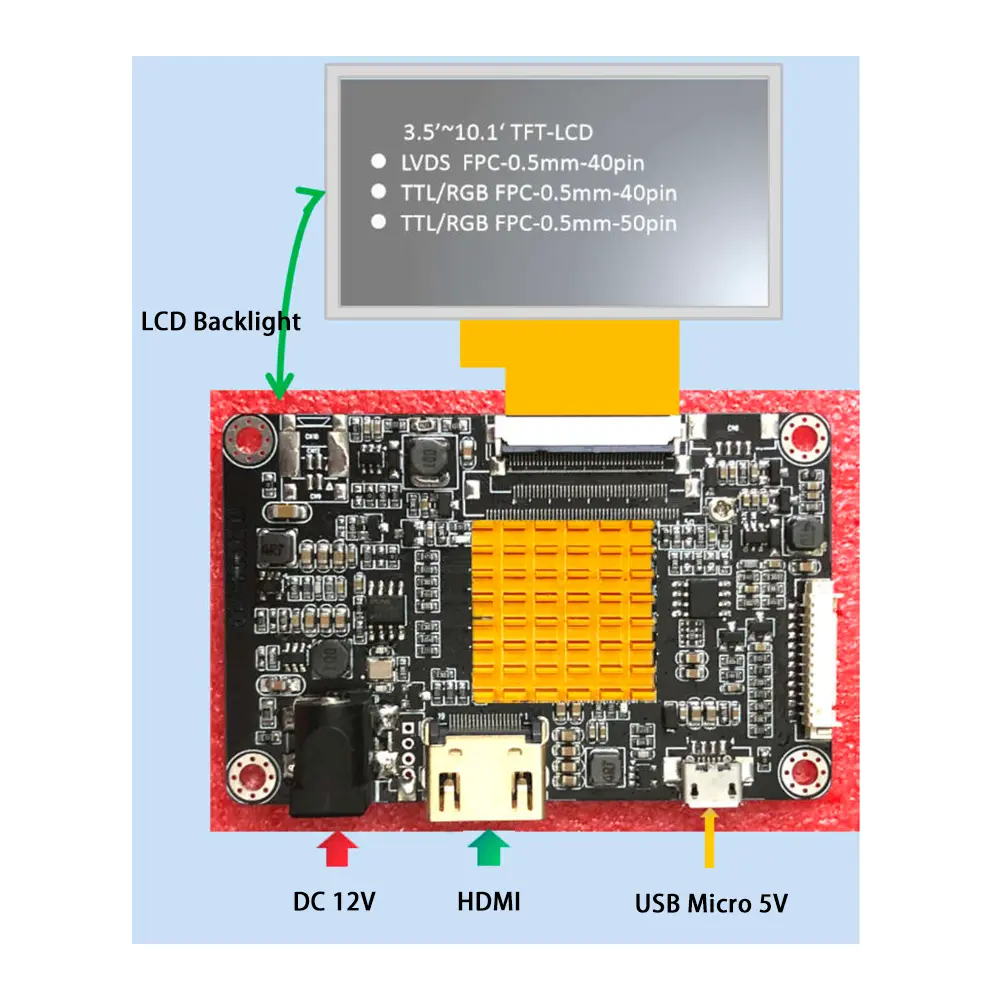

শিল্প সরঞ্জামের জন্য একটি প্রদর্শন নিয়ন্ত্রক নির্বাচন করার জন্য কেবল ভিডিও সংকেত রূপান্তর করার চেয়ে আরও বেশি কিছু প্রয়োজন। দীর্ঘমেয়াদী স্থিতিশীলতা, বিভিন্ন এলসিডি প্যানেলের সাথে সামঞ্জস্য, নমনীয় কাস্টমাইজেশন এবং নির্ভরযোগ্য প্রযুক্তিগত সহায়তা সমানভাবে গুরুত্বপূর্ণ। স্কাই-টিডিএমHDMI থেকে TTL ইন্টারফেস AD বোর্ডশিল্প TFT LCD-এর জন্য নির্ভরযোগ্য ডিসপ্লে কন্ট্রোল সলিউশন খুঁজছেন OEM নির্মাতাদের জন্য বিশেষভাবে তৈরি করা হয়েছে।

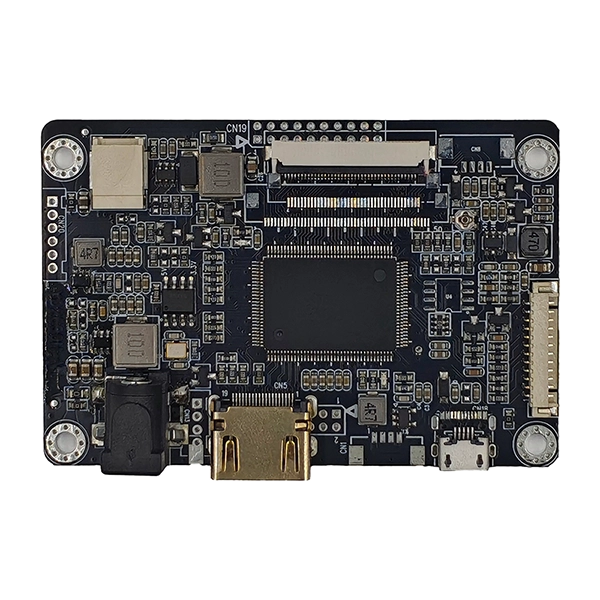

একটি শিল্প-গ্রেড আর্কিটেকচারের চারপাশে ডিজাইন করা, এই কন্ট্রোলারটি স্ট্যান্ডার্ড HDMI সিগন্যালকে TTL/RGB আউটপুটে রূপান্তর করে, আধুনিক এমবেডেড সিস্টেমগুলিকে বিস্তৃত TFT LCD প্যানেল চালাতে সক্ষম করে। বোর্ডটি বিভিন্ন FPC কনফিগারেশন, সামঞ্জস্যযোগ্য প্যানেল সাপ্লাই ভোল্টেজ, ইন্টিগ্রেটেড LED ব্যাকলাইট নিয়ন্ত্রণ এবং কাস্টমাইজেবল টাইমিং প্যারামিটার সহ বিভিন্ন TTL ইন্টারফেস সমর্থন করে, যা এটিকে স্ট্যান্ডার্ড এবং কাস্টমাইজড LCD মডিউল উভয়ের জন্য উপযুক্ত করে তোলে।
ভোক্তা ডিসপ্লে কন্ট্রোলার বোর্ডের বিপরীতে, এই সমাধানটি শিল্প পরিবেশের দাবিতে ক্রমাগত অপারেশনের জন্য ইঞ্জিনিয়ার করা হয়েছে। স্থিতিশীল পাওয়ার ম্যানেজমেন্ট, অপ্টিমাইজড সিগন্যাল ইন্টিগ্রিটি, এবং সাবধানে ডিজাইন করা PCB রাউটিং EMI কমিয়ে দেয় এবং ইলেকট্রিকভাবে কোলাহলপূর্ণ অ্যাপ্লিকেশনেও নির্ভরযোগ্য ইমেজ ট্রান্সমিশন নিশ্চিত করে।
সরঞ্জাম প্রস্তুতকারকদের জন্য, উন্নয়ন নমনীয়তা সমানভাবে গুরুত্বপূর্ণ। SKY-TDM গ্রাহকের প্রয়োজনীয়তা অনুযায়ী ফার্মওয়্যার কাস্টমাইজেশন, ডিসপ্লে প্যারামিটার টিউনিং, ক্যাবল ডিজাইন, কানেক্টর পরিবর্তন, ওএসডি কাস্টমাইজেশন, লোগো কনফিগারেশন এবং ডিসপ্লে অপ্টিমাইজেশন প্রদান করে। একটি 5-ইঞ্চি হ্যান্ডহেল্ড টার্মিনাল বা একটি বৃহত্তর শিল্প অপারেটর প্যানেল সংহত করা হোক না কেন, প্রকৌশলীরা পণ্যের বিকাশকে ত্বরান্বিত করার সময় হার্ডওয়্যার পুনরায় ডিজাইন কমাতে পারেন।
শিল্প এলসিডি সলিউশনে SKY-TDM-এর অভিজ্ঞতার দ্বারা সমর্থিত, গ্রাহকরা উৎপাদনের মাধ্যমে প্যানেল নির্বাচন থেকে সামঞ্জস্যপূর্ণতা, দীর্ঘ পণ্যের জীবনচক্র এবং শিল্প প্রকল্পের জন্য স্থিতিশীল সরবরাহ নিশ্চিত করে ব্যাপক প্রকৌশল সহায়তা পান।
- বিশুদ্ধ শিল্প-গ্রেড স্থিতিশীলতা:অপ্টিমাইজড পাওয়ার ম্যানেজমেন্ট এবং অ্যান্টি-ইএমআই সার্কিট ডিজাইন শিল্প পরিবেশগত হস্তক্ষেপ প্রতিরোধ করে, স্ক্রিন বিকৃতি বা সিগন্যাল ড্রপআউট ছাড়াই 24/7 অবিচ্ছিন্ন স্থিতিশীল অপারেশনকে সমর্থন করে।
- প্লাগ-এন্ড-প্লে HDMI-TTL রূপান্তর:ব্রিজ আধুনিক HDMI সংকেত উৎস এবং ঐতিহ্যগত TTL/RGB TFT স্ক্রিন, মূলধারার শিল্প নিয়ন্ত্রণ হোস্ট, এমবেডেড সিস্টেম এবং পিসি ডিভাইসের সাথে সামঞ্জস্যপূর্ণ।
- ডুয়াল ভোল্টেজ সামঞ্জস্যযোগ্য ডিজাইন:অবাধে পরিবর্তনযোগ্য 3.3V/5V প্যানেল আউটপুট ভোল্টেজ, অতিরিক্ত অ্যাডাপ্টার মডিউল ছাড়াই বিভিন্ন TFT LCD প্যানেল স্পেসিফিকেশনের সাথে মানিয়ে নেওয়া।
- ইন্টিগ্রেটেড ব্যাকলাইট ড্রাইভার:অনবোর্ড পেশাদার LED ব্যাকলাইট নিয়ন্ত্রণ সার্কিট উজ্জ্বলতা সামঞ্জস্য সমর্থন করে, বহিরাগত ব্যাকলাইট ড্রাইভ মডিউলগুলির প্রয়োজনীয়তা দূর করে এবং সিস্টেম ওয়্যারিংকে সরল করে।

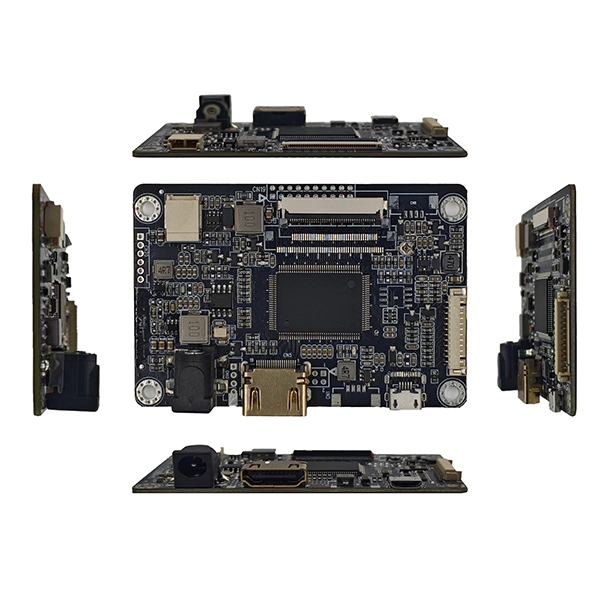

- আল্ট্রা-কম্প্যাক্ট এমবেডেড লেআউট:Miniaturized PCB কাঠামো বিশেষভাবে স্পেস-সীমিত এমবেডেড সরঞ্জামের জন্য ডিজাইন করা হয়েছে, যা গ্রাহকের ঘেরের সর্বোচ্চ ব্যবহার করে।
- সম্পূর্ণ কাস্টমাইজেশন নমনীয়তা:একচেটিয়া প্রকল্প প্রয়োজনীয়তা মেলে ব্যক্তিগতকৃত ফার্মওয়্যার টিউনিং, বুট লোগো পরিবর্তন, OSD মেনু সমন্বয়, এবং প্রদর্শন প্যারামিটার ক্রমাঙ্কন সমর্থন করে।
এই HDMI থেকে TTL ইন্টারফেস AD বোর্ডটি বিভিন্ন শিল্পে এমবেডেড ডিসপ্লে পরিস্থিতিতে ব্যাপকভাবে ব্যবহৃত হয় যা কমপ্যাক্ট ফর্ম ফ্যাক্টর এবং উচ্চ নির্ভরযোগ্যতার দাবি করে। মূল আবেদন ক্ষেত্র অন্তর্ভুক্ত:
- শিল্প HMI এবং PLC এর জন্য কমপ্যাক্ট কন্ট্রোল প্যানেল
- পোর্টেবল মেডিকেল ডায়াগনস্টিক এবং টেস্টিং যন্ত্র
- অটোমেশন এবং নিরাপত্তা পর্যবেক্ষণ প্রদর্শন মডিউল নির্মাণ
- ক্ষুদ্র স্মার্ট কন্ট্রোল ডিভাইস এবং হ্যান্ডহেল্ড শিল্প টার্মিনাল
প্রাথমিকভাবে ছোট আকারের সরঞ্জামের জন্য ডিজাইন করা হয়েছে, এটি নিখুঁত HDMI-টু-টিটিএল ডিসপ্লে সমাধান হিসাবে কাজ করে।
| বৈশিষ্ট্য | স্পেসিফিকেশন |
| ভিডিও ইনপুট | HDMI |
| এলসিডি আউটপুট | TTL/RGB/LVDS |
| প্যানেল ভোল্টেজ | 3.3/5V |
| ব্যাকলাইট নিয়ন্ত্রণ | ইন্টিগ্রেটেড LED ড্রাইভার |
| পাওয়ার সাপ্লাই | ওয়াইড ডিসি ইনপুট 8～18V |
| ওএসডি | বাহ্যিক কীপ্যাড সমর্থিত |
| ফার্মওয়্যার | কাস্টমাইজযোগ্য |
| অপারেটিং তাপমাত্রা | -20°C থেকে 80°C |
| পিন | সংকেত | পিন | সংকেত |
| 1 | VCOM | 2 | ডিভিসিসি |
| 3 | ডিভিসিসি | 4 | NC |
| 5 | রিসেট | 6 | স্ট্যান্ডবাই |
| 7 | জিএনডি | 8 | R0- |
| 9 | R0+ | 10 | জিএনডি |
| 11 | R1- | 12 | R1+ |
| 13 | জিএনডি | 14 | R2- |
| 15 | R2+ | 16 | জিএনডি |
| 17 | CLK- | 18 | CLK+ |
| 19 | জিএনডি | 20 | R3- |
| 21 | R3+ | 22 | জিএনডি |
| 23 | NC | 24 | NC |
| 25 | জিএনডি | 26 | NC |
| 27 | ডিমো | 28 | DITHER |
| 29 | এভিডিডি | 30 | জিএনডি |
| 31 | LED- | 32 | LED- |
| 33 | এলআর | 34 | ইউডি |
| 35 | ভিজিএল | 36 | CABC1 |
| 37 | CANC0 | 38 | ভিজিএইচ |
| 39 | LED+ | 40 | LED+ |
| পিন | সংকেত | পিন | সংকেত |
| 1 | LED+ | 2 | LED+ |
| 3 | LED- | 4 | LED- |
| 5 | জিএনডি | 6 | VCOM |
| 7 | ডিভিডিডি | 8 | মোড |
| 9 | ডি.ই | 10 | ভিএস |
| 11 | এইচ.এস | 12 | B7 |
| 13 | B6 | 14 | B5 |
| 15 | B4 | 16 | B3 |
| 17 | B2 | 18 | B1 |
| 19 | B0 | 20 | G7 |
| 21 | G6 | 22 | G5 |
| 23 | G4 | 24 | G3 |
| 25 | G2 | 26 | জি 1 |
| 27 | G0 | 28 | R7 |
| 29 | R6 | 30 | R5 |
| 31 | R4 | 32 | R3 |
| 33 | R2 | 34 | R1 |
| 35 | R0 | 36 | জিএনডি |
| 37 | ডিসিএলকে | 38 | জিএনডি |
| 39 | এল/আর | 40 | U/D |
| 41 | ভিজিএইচ | 42 | ভিজিএল |
| 43 | এভিডিডি | 44 | রিসেট |
| 45 | NC | 46 | VCOM |
| 47 | ডিআইটিএইচবি | 48 | জিএনডি |
| 49 | NC | 50 | NC |
| পিন | সংকেত | পিন | সংকেত |
| 1 | ভিএলইডি- | 2 | ভিএলইডি+ |
| 3 | জিএনডি | 4 | ভিডিডি |
| 5 | R0 | 6 | R1 |
| 7 | R2 | 8 | R3 |
| 9 | R4 | 10 | R5 |
| 11 | R6 | 12 | R7 |
| 13 | G0 | 14 | জি 1 |
| 15 | G2 | 16 | G3 |
| 17 | G4 | 18 | G5 |
| 19 | G6 | 20 | G7 |
| 21 | B0 | 22 | B1 |
| 23 | B2 | 24 | B3 |
| 25 | B4 | 26 | B5 |
| 27 | B6 | 28 | B7 |
| 29 | জিএনডি | 30 | ডিসিএলকে |
| 31 | ডিআইএসপি | 32 | এইচ.এস |
| 33 | ভিএস | 34 | ডি.ই |
| 35 | NC | 36 | জিএনডি |
| 37 | X_R | 38 | Y_B |
| 39 | X_L | 40 | Y_T |
| পিন | সংকেত | পিন | সংকেত |
| 1 | VCC(3.3/5/12V) | 2 | VCC(3.3/5/12V) |
| 3 | VCC(3.3/5/12V) | 4 | NC |
| 5 | জিএনডি | 6 | জিএনডি |
| 7 | TXO0- | 8 | TXO0+ |
| 9 | TXO1- | 10 | TXO1+ |
| 11 | TXO2- | 12 | TXO2+ |
| 13 | জিএনডি | 14 | জিএনডি |
| 15 | TXOCLK- | 16 | TXOCLK+ |
| 17 | TXO3- | 18 | TXO3+ |
| 19 | NC | 20 | NC |
| পিন | সংকেত |
| 1 | জিএনডি |
| 2 | জিএনডি |
| 3 | PWM/Vadj |
| 4 | চালু/বন্ধ |
| 5 | +12V/5V |
| 6 | +12V/5V |
আমরা হার্ডওয়্যার থেকে সফ্টওয়্যার পর্যন্ত সম্পূর্ণ-প্রক্রিয়া কাস্টমাইজেশন সমর্থন করে ব্যক্তিগতকৃত ডিসপ্লে ইন্টিগ্রেশন চ্যালেঞ্জগুলি সমাধান করার জন্য শিল্প সরঞ্জাম প্রস্তুতকারকদের জন্য লক্ষ্যযুক্ত প্রকৌশল কাস্টমাইজেশন প্রদান করি:
- ডিসপ্লে প্যারামিটার কাস্টমাইজেশন:কাস্টম এলসিডি টাইমিং প্যারামিটার, রেজোলিউশন অ্যাডাপ্টেশন এবং ডিসপ্লে ফ্রেম রেট অপ্টিমাইজেশান।
- ব্যক্তিগতকৃত UI ইন্টারফেস:এক্সক্লুসিভ বুট লোগো, স্টার্টআপ অ্যানিমেশন এবং ওএসডি (অন-স্ক্রিন ডিসপ্লে) মেনু পরিবর্তন।
- পাওয়ার এবং ব্যাকলাইট অপ্টিমাইজেশান:ব্যাকলাইট উজ্জ্বলতা কার্ভ টিউনিং এবং পাওয়ার-অন সিকোয়েন্স অপ্টিমাইজেশান।
- ইন্টারফেস এবং তারের মিল:TTL/RGB সংকেত তার এবং FPC সংযোগকারীর জন্য কাস্টম ম্যাচিং।
- এক্সক্লুসিভ ব্র্যান্ডিং এবং সফটওয়্যার:পিসিবি সিল্ক-স্ক্রিন লোগো প্রিন্টিং, প্রাইভেট লেবেল প্যাকেজিং এবং এক্সক্লুসিভ ফার্মওয়্যার ডেভেলপমেন্ট।

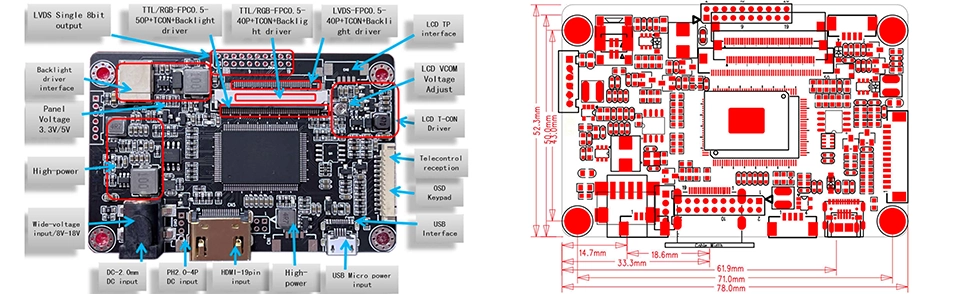

- যান্ত্রিক কাঠামো অভিযোজন:যান্ত্রিক গঠন অভিযোজন এবং কাস্টম মাউন্ট গর্ত অবস্থান.
উত্তর: বোর্ডটি বিস্তৃত TTL/RGB TFT LCD প্যানেল সমর্থন করে। আমাদের ইঞ্জিনিয়ারিং টিম আপনার নির্দিষ্ট LCD মডেলের উপর ভিত্তি করে ফার্মওয়্যার কনফিগার করতে পারে।
উঃ হ্যাঁ। আমরা কাস্টমাইজড ফার্মওয়্যার পরিষেবা প্রদান করি, টাইমিং প্যারামিটার, রেজোলিউশন, বুট লোগো, ডিসপ্লে ওরিয়েন্টেশন এবং ওএসডি (অন-স্ক্রিন ডিসপ্লে) সেটিংস কভার করে।
উঃ হ্যাঁ। এটিতে একটি সমন্বিত LED ব্যাকলাইট ড্রাইভার রয়েছে, যা উল্লেখযোগ্যভাবে সিস্টেম ইন্টিগ্রেশনকে সহজ করে।
উত্তরঃ একেবারেই। এটি বিশেষভাবে দীর্ঘমেয়াদী শিল্প পরিচালনার জন্য ডিজাইন করা হয়েছে, স্থিতিশীল শক্তি ব্যবস্থাপনা এবং নির্ভরযোগ্য সংকেত সংক্রমণ বৈশিষ্ট্যযুক্ত।
উঃ হ্যাঁ। আমরা বিভিন্ন আকার এবং রেজোলিউশনের TFT LCD-এর জন্য ফার্মওয়্যার কাস্টমাইজেশন সমর্থন করি।
উঃ হ্যাঁ। আমরা গ্রাহকদের HDMI কেবল, LVDS কেবল, FPC ফিতা এবং কাস্টম তারের জোতা সরবরাহ করতে পারি।
উঃ হ্যাঁ। আমরা ব্যক্তিগত লেবেলিং, কাস্টম PCB সিল্ক-স্ক্রিন মার্কিং, কাস্টমাইজড প্যাকেজিং এবং একচেটিয়া ফার্মওয়্যার পরিষেবা অফার করি।
উত্তর: এটি শিল্প অটোমেশন, চিকিৎসা সরঞ্জাম, পরীক্ষাগার যন্ত্র, পরিবহন, এমবেডেড সিস্টেম, কিয়স্ক এবং স্মার্ট কন্ট্রোল ডিভাইসে ব্যাপকভাবে ব্যবহৃত হয়।
