ইন্ডাস্ট্রিয়াল এলসিডি ডিসপ্লের জন্য এলভিডিএস থেকে ইডিপি কনভার্টার বোর্ড

অনেক শিল্প ডিভাইস নির্ভরযোগ্য এলভিডিএস গ্রাফিক্স কন্ট্রোলার ব্যবহার করে চলেছে, যখন নতুন এলসিডি প্যানেলগুলি ক্রমবর্ধমানভাবে এমবেডেড ডিসপ্লেপোর্ট (ইডিপি) ইন্টারফেস গ্রহণ করে। সম্পূর্ণ নিয়ন্ত্রণ প্ল্যাটফর্ম প্রতিস্থাপন প্রায়ই ব্যয়বহুল এবং সময়সাপেক্ষ। দইন্ডাস্ট্রিয়াল এলসিডি ডিসপ্লের জন্য এলভিডিএস থেকে ইডিপি কনভার্টার বোর্ডSKY-TDM থেকে ইডিপি আউটপুটে স্ট্যান্ডার্ড এলভিডিএস ভিডিও সংকেত রূপান্তর করে একটি দক্ষ মাইগ্রেশন সমাধান প্রদান করে, যা OEM নির্মাতাদের তাদের বিদ্যমান হার্ডওয়্যার আর্কিটেকচারকে পুনরায় ডিজাইন না করে আধুনিক এলসিডি প্যানেলগুলিকে একীভূত করতে দেয়।

শিল্প অ্যাপ্লিকেশনের জন্য বিশেষভাবে ডিজাইন করা, এই কমপ্যাক্ট রূপান্তরকারী বোর্ডটি স্থিতিশীল সংকেত সংক্রমণ, চমৎকার সামঞ্জস্যতা এবং অটোমেশন সরঞ্জাম, চিকিৎসা ডিভাইস, পরিবহন ব্যবস্থা, এমবেডেড কম্পিউটার এবং বুদ্ধিমান টার্মিনালগুলির জন্য দীর্ঘমেয়াদী নির্ভরযোগ্যতা প্রদান করে।

আপনার কন্ট্রোলার প্রতিস্থাপন ছাড়াই বিদ্যমান হার্ডওয়্যারকে আধুনিক করুন

অনেক শিল্প পণ্য 10-15 বছরের জন্য পরিষেবাতে থাকে, যখন LCD প্রযুক্তি অনেক দ্রুত বিকশিত হয়। যেহেতু এলভিডিএস প্যানেলগুলি কম পাওয়া যায় এবং ইডিপি প্রদর্শনগুলি শিল্পের মান হয়ে ওঠে, নির্মাতারা ক্রমবর্ধমান সোর্সিং চ্যালেঞ্জের মুখোমুখি হন।

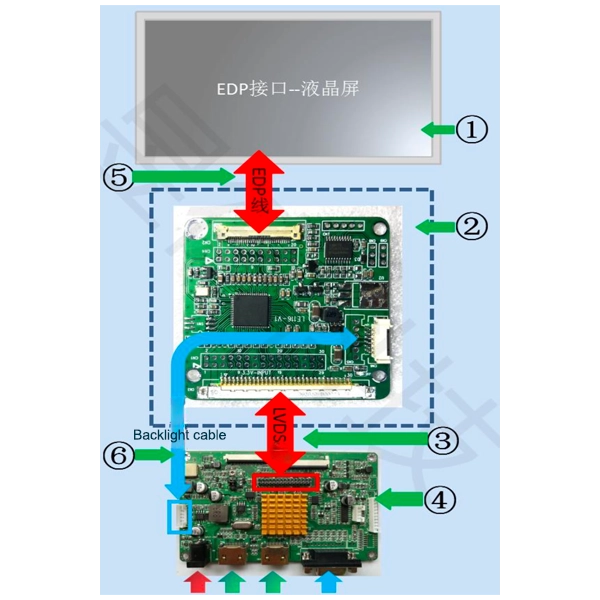

সম্পূর্ণ এমবেডেড প্ল্যাটফর্মটিকে পুনরায় ডিজাইন করার পরিবর্তে, SKY-TDM-এর কনভার্টার বোর্ড আপনার বিদ্যমান LVDS কন্ট্রোলার এবং সর্বশেষ eDP LCD মডিউলগুলির মধ্যে একটি বুদ্ধিমান ইন্টারফেস সেতু হিসাবে কাজ করে।

এই পদ্ধতি উল্লেখযোগ্যভাবে ইঞ্জিনিয়ারিং খরচ কমায়, উন্নয়ন চক্র সংক্ষিপ্ত করে এবং আপনার বিদ্যমান হার্ডওয়্যার বিনিয়োগকে রক্ষা করে।

শিল্প সরঞ্জাম আপগ্রেড করা হোক বা বিদ্যমান প্রসেসর প্ল্যাটফর্মের চারপাশে একটি নতুন পণ্য ডিজাইন করা হোক না কেন, এই রূপান্তরকারী বোর্ড একটি নির্ভরযোগ্য এবং মাপযোগ্য ডিসপ্লে সমাধান সরবরাহ করে।

শিল্প নির্ভরযোগ্যতা জন্য নির্মিত

শিল্প পরিবেশ সাধারণ সংকেত রূপান্তরের চেয়ে একটি রূপান্তরকারী বোর্ডের থেকে অনেক বেশি দাবি করে। নির্ভরযোগ্য দীর্ঘমেয়াদী অপারেশন নিশ্চিত করার জন্য, প্রতিটি কনভার্টার বোর্ড শিল্প-গ্রেডের ইলেকট্রনিক উপাদান দিয়ে তৈরি করা হয়েছে এবং একটি অপ্টিমাইজড PCB (প্রিন্টেড সার্কিট বোর্ড) লেআউট রয়েছে।

ইঞ্জিনিয়ারিং হাইলাইটস:

- স্থিতিশীল LVDS ডিফারেনশিয়াল সংকেত অভ্যর্থনা

- উচ্চ-গতির ইডিপি সংকেত আউটপুট ট্রান্সমিশন

- অপ্টিমাইজড প্রতিবন্ধকতা ম্যাচিং

- কম ইএমআই (ইলেক্ট্রোম্যাগনেটিক ইন্টারফারেন্স) ডিজাইন

- নির্ভরযোগ্য পাওয়ার সিকোয়েন্সিং

- শিল্প-গ্রেড তাপমাত্রা-রেট উপাদান

- কমপ্যাক্ট PCB ডিজাইন (মাত্র 50 × 50 মিমি পরিমাপ করা)

- কম শক্তি খরচ

- চমৎকার দীর্ঘমেয়াদী স্থিতিশীলতা

এই বৈশিষ্ট্যগুলি ক্রমাগত অপারেশন চলাকালীন উচ্চতর চিত্রের গুণমান বজায় রাখতে সাহায্য করে যখন স্ক্রিন ফ্লিকার, সিগন্যাল লস, বা সিঙ্ক্রোনাইজেশন অস্বাভাবিকতার মতো সমস্যাগুলি হ্রাস করে।

নমনীয় LCD সামঞ্জস্য

বিভিন্ন এলসিডি নির্মাতাদের প্রায়শই বিভিন্ন সময়ের পরামিতি, সংযোগকারী পিনআউট এবং প্রাথমিককরণের প্রয়োজনীয়তা থাকে। শুধুমাত্র ফিক্সড স্ট্যান্ডার্ড সলিউশন অফার করার পরিবর্তে, আমরা কাস্টমাইজড LCD সামঞ্জস্যের জন্য পেশাদার ইঞ্জিনিয়ারিং সহায়তা প্রদানের জন্য গ্রাহকদের সাথে ঘনিষ্ঠভাবে কাজ করি।

সমর্থিত কাস্টমাইজেশন পরিষেবাগুলির মধ্যে রয়েছে: রেজোলিউশন কনফিগারেশন, এলসিডি টাইমিং অপ্টিমাইজেশান, ইডিপি প্যানেল প্যারামিটার সমন্বয়, ইডিআইডি (এক্সটেন্ডেড ডিসপ্লে আইডেন্টিফিকেশন ডেটা) প্রোগ্রামিং, ফার্মওয়্যার কাস্টমাইজেশন, ব্যাকলাইট নিয়ন্ত্রণ অপ্টিমাইজেশান, সংযোগকারী অভিযোজন, তারের কাস্টমাইজেশন, এবং যান্ত্রিক একীকরণ সহায়তা।

এই উচ্চ স্তরের নমনীয়তা OEM গ্রাহকদের ন্যূনতম হার্ডওয়্যার পুনঃডিজাইন খরচ সহ বিভিন্ন প্যানেল নির্মাতাদের ডিসপ্লেগুলিকে সহজেই সংহত করতে দেয়৷

সাধারণ অ্যাপ্লিকেশন পরিস্থিতি

ইন্ডাস্ট্রিয়াল এলসিডি ডিসপ্লেগুলির জন্য এলভিডিএস থেকে ইডিপি কনভার্টার বোর্ড বিভিন্ন ক্ষেত্রে ব্যাপকভাবে একত্রিত হয়েছে, যার মধ্যে রয়েছে: ইন্ডাস্ট্রিয়াল অটোমেশন এইচএমআই, সিএনসি মেশিন ইন্টারফেস, এমবেডেড ইন্ডাস্ট্রিয়াল পিসি, মেডিক্যাল ডায়াগনস্টিক ইকুইপমেন্ট, ল্যাবরেটরি ইন্সট্রুমেন্টস, রেলওয়ে কন্ট্রোল সিস্টেম, ডিজিটাল সাইনেজ কন্ট্রোলার, সেলফ-সার্ভিস কিয়স্ক, স্মার্ট ভিশন ম্যানুফ্যাকচারিং সিস্টেম, ইন্ডাস্ট্রিয়াল ম্যানুফ্যাকচারিং সিস্টেম। বহনযোগ্য পরীক্ষার সরঞ্জাম।

এর কমপ্যাক্ট পদচিহ্ন এটিকে বিশেষ করে এমন অ্যাপ্লিকেশনের জন্য উপযুক্ত করে তোলে যেখানে ইনস্টলেশনের স্থান সীমিত।

প্রযুক্তিগত বিশেষ উল্লেখ

FI-XB30S LVDS ইনপুট ইন্টারফেস

JST 2x15 পিন LVDS ইনপুট ইন্টারফেস

FFC-30Pin-0.5mm পিচ eDP আউটপুট ইন্টারফেস

JST 2x10 পিন eDP আউটপুট ইন্টারফেস

CVILUX 6-Pin 2.0mm ব্যাকলাইট ইন্টারফেস

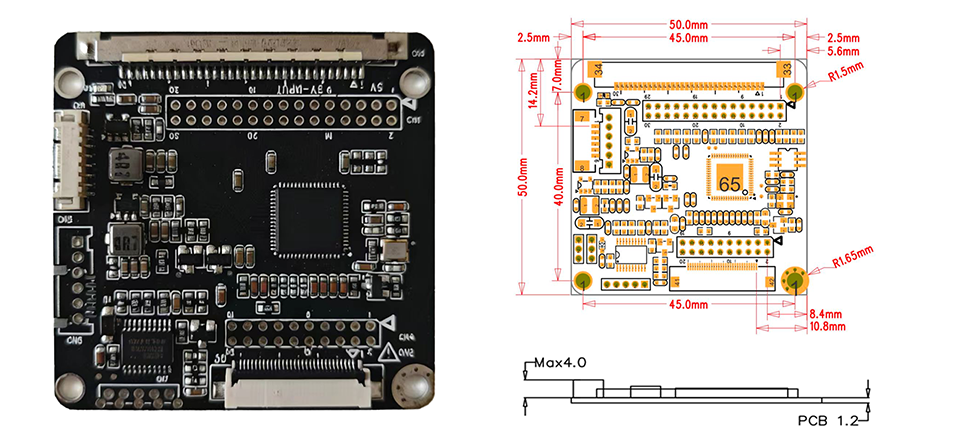

মাত্রা

কেন এলভিডিএস থেকে ইডিপি এলসিডি প্যানেলে আপগ্রেড করবেন?

ডিসপ্লে ইন্ডাস্ট্রি ক্রমাগতভাবে এলভিডিএস থেকে ইডিপি (এমবেডেড ডিসপ্লেপোর্ট) ইন্টারফেসে রূপান্তরিত হচ্ছে। এখানে কেন OEM নির্মাতারা সুইচ তৈরি করছে:

উচ্চ ব্যান্ডউইথ:eDP LVDS-এর তুলনায় উচ্চ রেজোলিউশন এবং রিফ্রেশ হার সমর্থন করে, 4K এবং উচ্চ-ফ্রেম-রেট ডিসপ্লে সক্ষম করে যা LVDS পরিচালনা করতে পারে না।

কম কেবল:ইডিপি এলভিডিএসের তুলনায় কম সংকেত লাইন ব্যবহার করে, অভ্যন্তরীণ তারের রাউটিং জটিলতা হ্রাস করে এবং ইএমআই কর্মক্ষমতা উন্নত করে।

নিম্ন শক্তি খরচ:ইডিপি কম ভোল্টেজে কাজ করে এবং এতে পাওয়ার-সেভিং বৈশিষ্ট্য রয়েছে, এটি ব্যাটারি-চালিত এবং শক্তি-দক্ষ সরঞ্জামের জন্য আদর্শ করে তোলে।

ভালো ছবির গুণমান:eDP উচ্চতর রঙের গভীরতা এবং প্যানেল স্ব-রিফ্রেশ এবং পরিবর্তনশীল রিফ্রেশ হারের মতো উন্নত চিত্র প্রক্রিয়াকরণ বৈশিষ্ট্য সমর্থন করে।

ভবিষ্যত প্যানেল উপলব্ধতা:এলসিডি নির্মাতারা ইডিপির পক্ষে ক্রমবর্ধমানভাবে এলভিডিএস প্যানেলগুলিকে পর্যায়ক্রমে সরিয়ে দিচ্ছে। আপগ্রেড করা এখন বন্ধ হওয়া LVDS মডেলগুলির উপর নির্ভর না করে দীর্ঘমেয়াদী প্যানেল সরবরাহ নিশ্চিত করে।

সরলীকৃত ইন্টিগ্রেশন:eDP স্ট্যান্ডার্ড সংযোগকারী এবং সহজ তারের ব্যবহার করে, সমাবেশের সময় এবং সম্ভাব্য সংযোগ ত্রুটি হ্রাস করে।

শিল্প সরঞ্জাম প্রস্তুতকারকদের জন্য, আমাদের কনভার্টার বোর্ডের মাধ্যমে ইডিপি প্যানেলে স্থানান্তর করা বিদ্যমান কন্ট্রোলারগুলিকে প্রতিস্থাপন না করেই আধুনিক ডিসপ্লে প্রযুক্তির একটি বাস্তব পথ প্রদান করে।

সাধারণ মাইগ্রেশন পরিস্থিতি

দৃশ্যকল্প 1: ইডিপি প্যানেল আপগ্রেড সহ লিগ্যাসি কন্ট্রোলার

আপনার বিদ্যমান নিয়ামক পুরোপুরি কাজ করে কিন্তু শুধুমাত্র LVDS আউটপুট। আসল LVDS প্যানেল বন্ধ করা হয়েছে, এবং শুধুমাত্র eDP প্রতিস্থাপন উপলব্ধ। LVDS কন্ট্রোলার এবং নতুন eDP প্যানেলের মধ্যে আমাদের কনভার্টার বোর্ড ইনস্টল করুন --- প্রধান কন্ট্রোলারে কোন ফার্মওয়্যার পরিবর্তনের প্রয়োজন নেই।

দৃশ্যকল্প 2: বিদ্যমান প্রসেসর প্ল্যাটফর্মের সাথে নতুন পণ্য বিকাশ

আপনার প্রসেসর প্ল্যাটফর্ম LVDS আউটপুট সমর্থন করে, কিন্তু আপনার নতুন পণ্যের জন্য আদর্শ LCD প্যানেল eDP ব্যবহার করে। পুরো মেইনবোর্ডকে নতুন করে ডিজাইন করার পরিবর্তে, ইন্টারফেসের ব্যবধান পূরণ করতে এবং বাজারের সময়কে ত্বরান্বিত করতে আমাদের কনভার্টার বোর্ড ব্যবহার করুন।

দৃশ্যকল্প 3: মাল্টি-সোর্স প্যানেল সংগ্রহ

সরবরাহ চেইন ঝুঁকি কমাতে, আপনাকে একাধিক LCD প্যানেল সরবরাহকারীর যোগ্যতা অর্জন করতে হবে --- কিছু অফার করে LVDS, অন্যরা eDP। আমাদের কনভার্টার বোর্ডের সাহায্যে, আপনি একটি কন্ট্রোলার আউটপুট (LVDS) নমনীয়ভাবে ইন্টারফেস প্যানেল সোর্স করার সময় মানসম্মত করতে পারেন।

দৃশ্যকল্প 4: স্থাপন করা সরঞ্জামের ক্ষেত্র আপগ্রেড

আপনার ইনস্টল করা যন্ত্রপাতির ভিত্তি LVDS প্যানেল ব্যবহার করে যেগুলি উত্স করা কঠিন হয়ে উঠছে। আমাদের কনভার্টার বোর্ড পরিষেবা দলগুলিকে ফিল্ড রক্ষণাবেক্ষণের সময় উপলব্ধ ইডিপি প্যানেলগুলির সাথে ব্যর্থ LVDS প্যানেলগুলিকে প্রতিস্থাপন করার অনুমতি দেয়, ব্যয়বহুল কন্ট্রোলার আপগ্রেড ছাড়াই সরঞ্জামের আয়ু বাড়ায়৷

কেন মার্কিন নির্বাচন করুন?

সঠিক সরবরাহকারী নির্বাচন করা সঠিক হার্ডওয়্যার নির্বাচন করার মতোই গুরুত্বপূর্ণ। ডিস্ট্রিবিউটরদের থেকে ভিন্ন যারা সাধারণ বোর্ডগুলি পাঠায়, SKY-TDM আপনার প্রজেক্ট জুড়ে সম্পূর্ণ ইঞ্জিনিয়ারিং সহযোগিতা প্রদান করে।

আমাদের মূল সুবিধা

- পেশাদার টাচ ডিসপ্লে প্রস্তুতকারক

- ইন্ডাস্ট্রিয়াল ডিসপ্লে ইন্টিগ্রেশনে ব্যাপক অভিজ্ঞতা

- কাস্টমাইজড ফার্মওয়্যার উন্নয়ন

- কাস্টম কেবল ডিজাইন পরিষেবা

- LCD সামঞ্জস্য পরীক্ষা

- ISO 9001গুণমান ব্যবস্থাপনা সিস্টেম সার্টিফিকেশন

- ISO 13485মেডিকেল ডিভাইস কোয়ালিটি ম্যানেজমেন্ট সিস্টেম সার্টিফিকেশন

- আইএটিএফ 16949অটোমোটিভ কোয়ালিটি ম্যানেজমেন্ট সিস্টেম সার্টিফিকেশন

- দ্রুত প্রোটোটাইপিং

- স্থিতিশীল দীর্ঘমেয়াদী সরবরাহ

- উত্পাদনের আগে এবং পরে ব্যাপক প্রযুক্তিগত সহায়তা

আমাদের ইঞ্জিনিয়ারিং টিম উন্নয়ন ঝুঁকি কমাতে এবং পণ্যের বাজারের সময়কে ত্বরান্বিত করতে OEM গ্রাহকদের সাথে ঘনিষ্ঠভাবে কাজ করে।

FAQ

প্রশ্ন 1: ইন্ডাস্ট্রিয়াল এলসিডি ডিসপ্লের জন্য এলভিডিএস থেকে ইডিপি কনভার্টার বোর্ড কোন ইডিপি এলসিডি প্যানেলকে সমর্থন করতে পারে?

উত্তর: ফার্মওয়্যার কনফিগারেশনের পরে বেশিরভাগ শিল্প ইডিপি এলসিডি সমর্থিত হতে পারে। সামঞ্জস্যপূর্ণ মূল্যায়নের জন্য আমরা আপনার LCD মডেল নম্বর প্রদান করার পরামর্শ দিই।

প্রশ্ন 2: ফার্মওয়্যার কাস্টমাইজেশন উপলব্ধ?

উঃ হ্যাঁ। টাইমিং প্যারামিটার, রেজোলিউশন, EDID তথ্য, এবং প্রারম্ভিক ক্রম সব কাস্টমাইজ করা যেতে পারে।

প্রশ্ন 3: আপনি মিলিত তারের সরবরাহ করতে পারেন?

উত্তরঃ একেবারেই। আমরা কাস্টম এলভিডিএস কেবল, ইডিপি কেবল, এফএফসি/এফপিসি কেবল এবং সম্পূর্ণ তারের জোতা তৈরি করি।

প্রশ্ন 4: আপনি একটি অপ্রচলিত LVDS ডিসপ্লে থেকে স্থানান্তর করতে সাহায্য করতে পারেন?

উঃ হ্যাঁ। এই রূপান্তরকারী বোর্ডের জন্য এটি সবচেয়ে সাধারণ অ্যাপ্লিকেশনগুলির মধ্যে একটি। আমরা সামঞ্জস্যপূর্ণ প্রতিস্থাপন এলসিডি সুপারিশ করতে পারি এবং সেই অনুযায়ী কনভার্টার কনফিগার করতে পারি।

প্রশ্ন 5: কনভার্টারটি কি অবিচ্ছিন্ন শিল্প অপারেশনের জন্য উপযুক্ত?

উঃ হ্যাঁ। বোর্ডটি দীর্ঘমেয়াদী, অবিচ্ছিন্ন অপারেশনের উদ্দেশ্যে শিল্প-গ্রেড উপাদান ব্যবহার করে ডিজাইন করা হয়েছে।

প্রশ্ন 6: আপনি কি ছোট প্রোটোটাইপ অর্ডার সমর্থন করেন?

উঃ হ্যাঁ। প্রকৌশল নমুনা ভর উত্পাদন আগে পাওয়া যায়.

প্রশ্ন 7: পণ্যের প্রাপ্যতা কতক্ষণ?

উত্তর: শিল্প প্রকল্পের জন্য প্রায়ই দীর্ঘ পণ্য জীবন চক্রের প্রয়োজন হয়। আমরা OEM গ্রাহকদের জন্য দীর্ঘমেয়াদী সরবরাহ এবং জীবনচক্র ব্যবস্থাপনা সমর্থন করি।

প্রশ্ন 8: বোর্ড কি একক-চ্যানেল এবং ডুয়াল-চ্যানেল LVDS ইনপুট উভয়ই সমর্থন করে?

উঃ হ্যাঁ। বোর্ড একক-চ্যানেল (1-লেন) এবং দ্বৈত-চ্যানেল (2-লেন) LVDS ইনপুট কনফিগারেশন উভয় সমর্থন করে। আপনার নির্দিষ্ট নিয়ামক এবং প্যানেলের প্রয়োজনীয়তার উপর ভিত্তি করে ফার্মওয়্যার কাস্টমাইজেশনের সময় উপযুক্ত কনফিগারেশন সেট করা হয়।

প্রশ্ন 9: এই রূপান্তরকারী বোর্ড দ্বারা সমর্থিত সর্বাধিক রেজোলিউশন কি?

উত্তর: বোর্ড রেজুলেশন পর্যন্ত সমর্থন করে1920×1080 @ 60Hzএকক-চ্যানেল LVDS ইনপুট এবং পর্যন্ত2560×1440 @ 60Hzডুয়াল-চ্যানেল LVDS ইনপুটের জন্য, প্যানেলের স্পেসিফিকেশন এবং তারের মানের উপর নির্ভর করে। উচ্চ রেজোলিউশন প্যানেলের জন্য, একটি সামঞ্জস্য মূল্যায়নের জন্য আমাদের প্রকৌশল দলের সাথে যোগাযোগ করুন।
